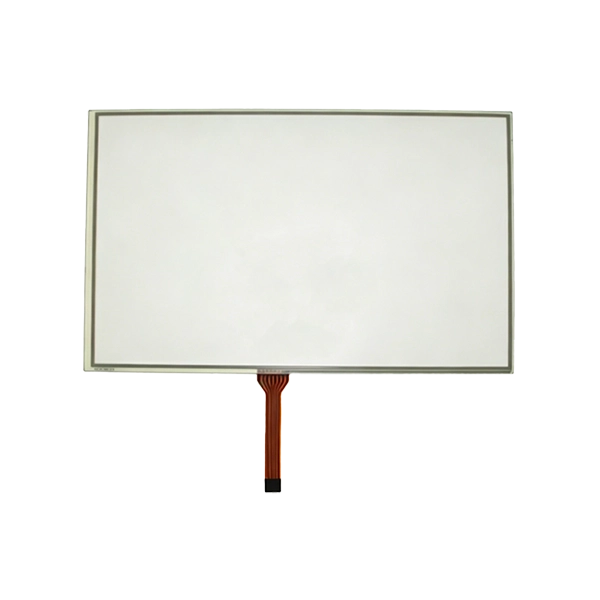

Vores10,1 tommer 8-leder resistivt berøringspaneler specialbygget til entreprenørmaskiner, tungt udstyr, landbrugskøretøjer, minemaskiner, kraner, gravemaskiner, hjullæssere og andre off-highway industrikøretøjer.
I modsætning til berøringspaneler i forbrugerkvalitet, fungerer tungt maskineri under vedvarende vibrationer, mudder, regn, olieforurening, støv og ekstreme temperaturudsving. Operatører bærer almindeligvis tykke arbejdshandsker og kræver ensartet, pålidelig berøringsydelse uanset de barske forhold på stedet.
Vores industrielle 8-leder resistive touch-løsning løser disse strenge udfordringer via forstærket sensorkonstruktion, høj holdbarhed råmaterialer, optimeret EMC ydeevne og forlænget levetid. Den leverer præcist enkelttryks input pålideligt i barske udendørs miljøer, hvor kapacitive berøringspaneler ofte lider under ustabil drift.
SKY-TDM leverer fuldspektrede tilpasningstjenester, herunder dæklinsekonstruktion, optisk bonding, touch-controller-kalibrering, grænsefladetilpasning, anti-refleksbehandling, vandtæt forsegling og mekanisk integrationsstøtte.
Tungt udstyr prioriterer kompromisløs driftssikkerhed frem for forbrugerorienteret multi-touch-funktionalitet.
Sammenlignet med konventionelle 4-leder resistive og kapacitive berøringspaneler giver den 8-leder resistive arkitektur vigtige fordele:
• Overlegen berøringspositioneringsnøjagtighed
• Langsigtet kalibreringsstabilitet
• Indbygget støtte til handskebetjening
• Kompatibel med bare fingre, penne og stive værktøjer
• Forbedret anti-vibrationsydelse
• Reducerede langsigtede vedligeholdelsesudgifter
• Stabil ydeevne under kraftig EMI-interferens
• Kan tilpasses støvede og fugtige arbejdsscenarier
For operatører af entreprenørudstyr, der bærer arbejdshandsker under kontinuerlig HMI-interaktion, er modstandsdygtig berøring fortsat den foretrukne teknologi. Den er afhængig af trykaktivering i stedet for elektrisk ledningsevne, hvilket eliminerer begrænsningerne af kapacitiv berøring i feltforhold.

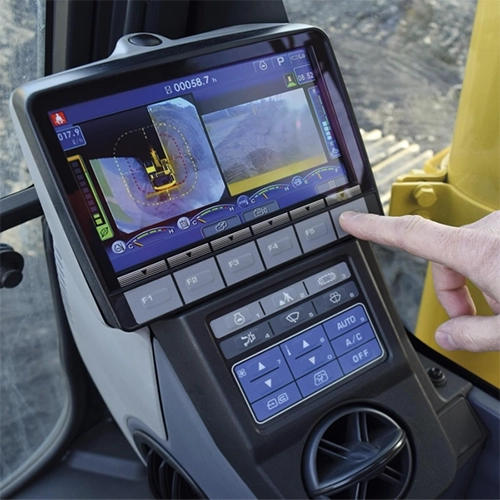

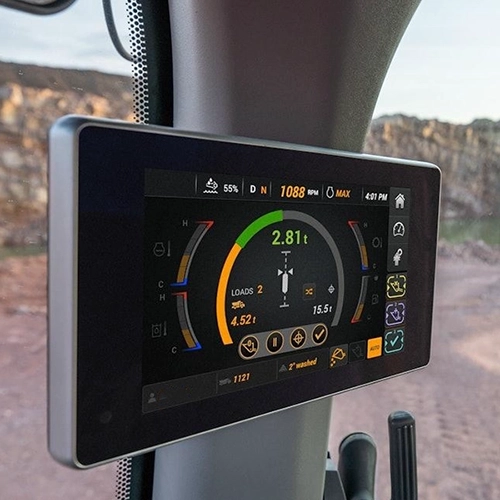

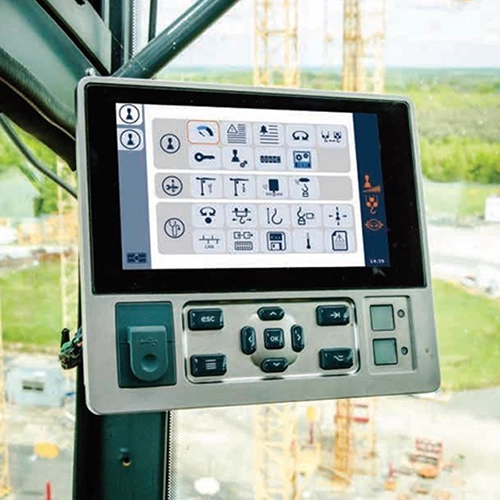

Vores 10,1 tommer 8-leder resistive berøringspanel er bredt integreret i: Gravemaskiner & hjullæssere & bulldozere & mobilkraner & vejruller & betonpumpetrucks & minedriftsudstyr & borerigge & landbrugsmaskiner & industrielle gaffeltrucks osv.
Et berøringspanel er kun én komponent i det komplette HMI-system. For at garantere mange års problemfri drift i marken, skal fuld berøringsmodulet være konstrueret til at matche miljøforholdene på stedet.
| Krav | Anbefalede specifikationer / optimerede designfunktioner |
|
Bredt driftstemperaturområde (Entreprenørmaskiner kører året rundt i varierende klimaer) |
• Driftstemperatur: -30°C ~ +80°C • Opbevaringstemperatur: -40°C ~ +85°C • Touch-controller i industriel kvalitet • Lavtemperaturbestandige PET-substrater |
|
Enestående vibrations- og stødmodstand (Gravemaskiner, vejvalser og borerigge genererer konstant mekanisk vibration) |
• Forstærket FPC konstruktion • Højstyrke strukturel klæbemiddel • Controller anti-løsende monteringsdesign • Vibrationsbestandige stik • Forstærket fleksibel halekabling |
|
Vandtæt og støvtæt konstruktion foran (Byggemateriel arbejder udsat for fri luft) |
• Minimum frontpanelklassificering: IP65 • Valgfri opgraderet IP67 tætningsløsning • Præcisionskonstruerede vandtætte pakninger • Kantstøvtætningsstruktur • Indbygget vandafløbsdesign • UV-stabiliserede overfladematerialer |
|
Pålidelig handskebetjening (Feltoperatører bruger ofte forskellige handsker) |
• Sikkerhedsarbejdshandsker • Læderhandsker • Termiske vinterhandsker • Gummi beskyttelseshandsker |
|
Udvidet holdbarhed (Entreprenørmaskiners levetid overstiger normalt 10 år) |
• Over 35 millioner berøringsaktiveringer • Hård ridsefast overfladebelægning • Slidfast PET-lag • UV-bestandige materialer • Fleksible kabler med lang levetid |
| Robust EMI / EMC ydeevne | • EMI afskærmende struktur • Optimeret jordingslayout • Indbygget filtreringskredsløb • Stabiliseret indlejret firmware • Omfattende ESD-beskyttelse |
|
Læsbarhed i sollys (Udendørs installeret udstyr kræver klar synlighed under direkte sollys) |
• Fuld optisk binding • Anti-glare (AG) belægning • Antirefleks (AR) belægning • LCD-parring med høj lysstyrke • UV-bestandig dækglas • Undertrykte indvendige panelrefleksioner |
|
Robust mekanisk struktur (Byggekøretøjer udsættes for kontinuerlig påvirkning, kraftig støv og olieforurening) |
• Kraftig industriel frontramme • Forstærket metal monteringsramme • Forstærkede monteringshuller • Tilpasselig pakningstykkelse • Industriel strukturel binding • Beskyttende føring for fleksible kabler |
| Punkt | Specifikation |
| Størrelse | 10,1 tommer |
| Touch-teknologi | 8-leder modstand |
| Interface | USB/RS232/IIC |
| Overfladehårdhed | ≥3H |
| Lystransmission | ≥80 % |
| Driftstemperatur | -30°C ~ +80°C |
| Aktiveringskraft | Kan tilpasses |
| EMC | Industrielt EMC-optimeret design |
| ESD beskyttelse | I overensstemmelse med IEC-standarder |
| Tryk på levetid | ≥35 millioner aktiveringer |
| Dækglas | Tilpasset tilgængelig |
| Controller | Industriel kvalitet |
| OEM / ODM | Fuldt understøttet |
Hver model af entreprenørmaskiner har unikke monteringsbegrænsninger. SKY-TDM giver omfattende tilpasningsmuligheder:
- Brugerdefinerede berøringssensor dimensioner
- Skræddersyet dækglasdesign
- Serigrafi kanttryk & kundelogo ætsning
- Vandtæt mekanisk strukturudvikling
- Brugerdefineret FPC layout og længde
- Skræddersyet stikvalg
- Multi-interface muligheder: USB / RS232 / I²C
- Optisk bindingsservice
- Anti-refleks- og antirefleksbelægning
- Forbedret EMI-afskærmningsdesign
- Fortykket højtydende PET-film
- Parameterjustering af bred temperaturregulator
- Matcher med LCD-paneler med høj lysstyrke
- Mekanisk rammedesign teknisk support
Hvert berøringspanel gennemgår en streng intern kvalitetskontrol:
- 100% funktionstest
- Berøringsnøjagtighed og linearitetskalibrering
- Vandtæt tætningsinspektion
- Høj/lav temperatur cykeltest
- Vibrations- og stødtest
- ESD-immunitetstest
- EMI præstationsvalidering
- Optisk udseende inspektion
- Kontinuerlig ældningstest
- Emballagsfaldstest
Sørg for, at produkterne ankommer til kunden i perfekt stand.
Som en professionel industriel berøringsskærmsproducent tilbyder SKY-TDM fleksible one-stop OEM- og ODM-tjenester skræddersyet til kundernes behov. Med omfattende projekterfaring inden for kraftigt off-highway-udstyr, leverer vi omfattende tjenester, herunder LCD-udvalg, berøringspaneldesign og optisk binding. Bakket op af over 10 års produktionserfaring i industrisektoren sikrer vi en stabil forsyningskæde og hurtig teknisk support. Desuden eliminerer vores ISO-certificerede kvalitetsstyringssystem fuldstændigt eventuelle eftersalgsproblemer for vores kunder.
A: Fordi driftsmiljøet for entreprenørmaskiner er særligt komplekst og variabelt. Under sådanne forhold tilbyder resistive berøringsskærme overlegen stabilitet sammenlignet med kapacitive skærme, hvilket sikrer pålidelig drift i ethvert krævende miljø.
A: Ja. Ved at bruge materialer med bred temperatur og controllere i industriel kvalitet, understøtter den drift ned til -30°C. Ydermere kan yderligere lavtemperaturtuning implementeres i henhold til specifikke projektkrav.
A: Absolut. Ved at forstærke det fleksible trykte kredsløb (FPC), bruge strukturelle klæbemidler af industriel kvalitet og optimere controllermontering, forbedres dens anti-vibrationsydelse i tunge maskiner betydeligt.
A: Ja. Den trykdrevne resistive berøringsskærm fungerer problemfrit med tykke arbejdshandsker, penne og andre ikke-ledende værktøjer og kræver ingen yderligere hardwarejusteringer.
A: Fuldt tilpasselig. Vi leverer skræddersyede dimensioner, brugerdefinerede grænseflader, skræddersyet dækglas, tilpassede kabellayouts, logoudskrivning og omfattende teknisk support til mekanisk integration.
A: Ja. Berøringssystemet er bygget med en EMC-arkitektur af industriel kvalitet, der integrerer elektromagnetisk afskærmning, optimeret jording og indbygget ESD (Electrostatic Discharge) beskyttelse for at sikre stabil drift i køretøjsmiljøer med høj interferens.
A: Det er perfekt egnet til entreprenørmaskiner, minedriftsudstyr, landbrugsmaskiner, skovbrugskøretøjer, industrielle off-highway køretøjer, marine kontrolsystemer og udendørs automationsudstyr.
A: Ja. Ud over selvstændige berøringspaneler tilbyder vi omfattende tjenester, herunder LCD-matching, optisk binding, controllerkortintegration, brugerdefineret dækglas og færdige displaymoduler, der er skræddersyet specifikt til industri- og entreprenørmaskiner.
Klar til at kilde pålideligt10,1 tommer 8-leder resistivt berøringspaneltil dine entreprenørmaskiner? Send os dine detaljerede krav, herunder størrelse, grænseflade, tætningsgrad og temperaturspecifikationer. SKY-TDM leverer fleksibel tilpasning, rettidig prøveudtagning og stabil masseproduktion. Kontakt os for at starte din projektdiskussion.
