Artikeloversigt:Efterhånden som industrielle displaysystemer udvikler sig, står ingeniører ofte over for en praktisk udfordring: at forbinde moderne LVDS-signalkilder med TFT LCD-paneler, der stadig er afhængige af TTL/RGB-grænseflader. DeLVDS til TTL signalkonverteringskortfraSKY-TDMgiver en praktisk bro mellem disse to skærmteknologier og hjælper udstyrsproducenter med at genbruge eksisterende LCD-paneler, samtidig med at redesignomkostninger, udviklingstid og integrationskompleksitet reduceres. Med PCB-design i industriel kvalitet, stabil signaltransmission, integreret LED-baggrundsbelysningsdrift, justerbar VCOM og tilpasningsstøtte er denne type konverteringskort velegnet til industrielle HMI'er, medicinsk udstyr, indlejrede systemer, transportudstyr og andre skærmapplikationer.
AnLVDS til TTL signalkonverteringskorter et display interface-kredsløb designet til at konvertere LVDS differentielle displaysignaler til TTL/RGB parallelle signaler, der kræves af kompatible TFT LCD-paneler. Denne funktion bliver især vigtig, når en industriel computer, indlejret controller eller skærmkilde leverer et LVDS-output, mens det valgte LCD-panel bruger et TTL/RGB-interface.
I stedet for at erstatte et ellers passende LCD-panel eller redesigne et helt kontrolsystem, kan ingeniører indføre et konverteringskort mellem signalkilden og displayet. Denne tilgang kan især være værdifuld for ældre udstyrsopgraderinger, tilpassede industrielle skærme og projekter, hvor eksisterende LCD-beholdning skal forblive i brug.

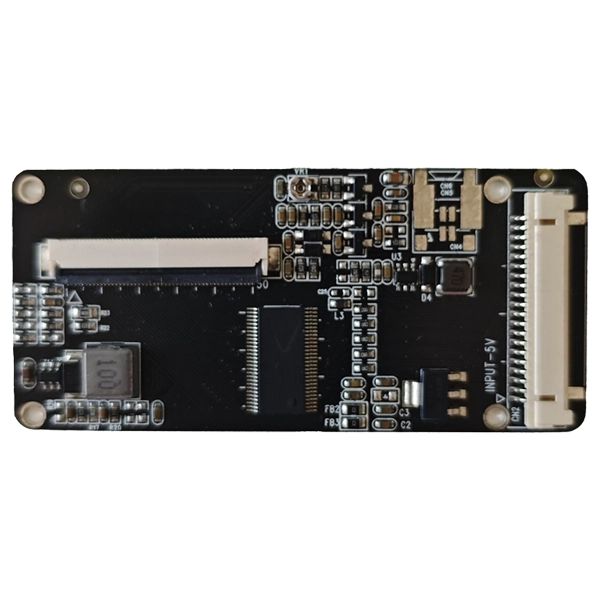

SKY-TDMs løsning er designet omkring industriel displayintegration. Standardkonfigurationen understøtter en8-bit LVDS-indgangog en50-pin TTL/RGB LCD-udgang, med en 5V indgangsforsyning, integreret LED-driver, VCOM-justering og et driftstemperaturområde på-20°C til +70°C.
Skærmgrænseflader er ikke altid udskiftelige. LVDS og TTL/RGB bruger forskellige metoder til at overføre billeddata, hvilket betyder, at en direkte forbindelse generelt ikke er mulig, når kilden og LCD-panelet bruger forskellige grænsefladearkitekturer.
Dette skaber flere udfordringer for OEM-udstyrsproducenter:
Et korrekt konstrueret konverteringskort adresserer grænsefladeuoverensstemmelsen, mens resten af skærmarkitekturen holdes relativt uændret. For producenter, der opgraderer ældre udstyr, kan dette give en mere effektiv vej end at redesigne det komplette displaysystem.
Signalintegritet er en af de vigtigste faktorer ved skærmkonvertering. Optimeret differentiel routing hjælper med at reducere signalforvrængning og understøtter stabil billedtransmission mellem LVDS-kilden og konverteringskredsløbet.
Industrielt udstyr fungerer ofte sammen med motorer, skiftende strømforsyninger, kommunikationsudstyr og andre kilder til elektromagnetisk interferens. Et omhyggeligt designet PCB-layout og strømarkitektur kan hjælpe med at reducere uønsket interferens og forbedre den overordnede systemstabilitet.
Kortet har et TTL/RGB 50-bens LCD-interface til kompatible TFT-paneler. Interfacet inkluderer RGB-data, synkroniseringssignaler, ur, strømrelaterede signaler, VCOM, nulstilling og andre skærmkontrolforbindelser.
En integreret LED-baggrundsbelysningsdriver hjælper med at forenkle den overordnede skærmarkitektur. I stedet for at købe flere uafhængige kredsløb kan udstyrsproducenter integrere konverterings- og baggrundsbelysningsfunktionerne i en mere kompakt skærmløsning.
VCOM-justering giver ekstra fleksibilitet, når kortet matches med forskellige LCD-paneler. Ingeniører kan finjustere skærmkonfigurationen for at hjælpe med at opnå passende billedydelse til det valgte panel.
Displayintegrationsprojekter kræver ofte tilpassede stik, pindefinitioner, kabellængder, monteringssteder, firmwarekonfigurationer eller LCD-timingparametre. En producent af konverteringskort, der er i stand til at tilpasse disse elementer, kan reducere integrationsarbejdet betydeligt for OEM-kunder.
Følgende tabel opsummerer den typiske konfiguration af SKY-TDMLVDS til TTL signalkonverteringskort. Faktiske specifikationer kan variere afhængigt af det valgte LCD-panel og tilpassede projektkrav.
| Punkt | Typisk specifikation |
|---|---|
| Input interface | LVDS, 8-bit |
| LCD Output Interface | TTL/RGB, 50-benet |
| Indgangsspænding | 5V |
| Driver til baggrundsbelysning | Integreret LED-driver |
| VCOM justering | Understøttet |
| Driftstemperatur | -20°C til +70°C |
| Custom Design | Understøttet |
| Typisk LVDS-stik | HRS DF14-20 / DF19-20 interface |
| LCD-stik | TTL FFC 50-pin |
For tekniske projekter bør grænsefladespecifikationen altid kontrolleres i forhold til det nøjagtige datablad for LCD-panelet. Pin-antal alene garanterer ikke kompatibilitet, fordi signaldefinitioner, spændingskrav, timing, orientering og konnektortildelinger kan variere mellem paneler.
Fleksibiliteten ved LVDS-til-TTL-konvertering gør denne teknologi nyttig på tværs af en række industrielle og indlejrede skærmprojekter.
For eksempel kan en udstyrsproducent have et gennemprøvet 50-pin TTL LCD-panel, der allerede er integreret i en etableret maskine. Hvis udskiftningscontrolleren udsender LVDS i stedet for TTL/RGB, kan et konverteringskort give en grænsefladebro uden at kræve, at producenten udskifter hele skærmenheden.
Valg af et konverteringskort bør begynde med LCD-panelet i stedet for blot den ønskede stiktype. Ingeniører bør indsamle alle oplysninger om panelgrænsefladen, før de afgiver en ordre.
Kontroller, om kilden leverer enkelt- eller tokanals LVDS, bitdybden, signaltiming, spændingskrav og konnektorkonfiguration. SKY-TDMs standardløsning understøtter enkeltkanals 8-bit LVDS-input, mens tilpassede designs kan evalueres for forskellige krav.
Et 50-bens TTL-stik betyder ikke nødvendigvis, at alle LCD-skærme bruger den samme pinout. RGB-data, HSYNC, VSYNC, DE, DCLK, VCOM, strøm, baggrundslys og kontrolsignaler bør sammenlignes omhyggeligt med konverteringskortets definition.
LCD-opløsning, pixel-ur, horisontal timing, vertikal timing og synkroniseringskrav bør matche kortets konfiguration. Firmware- eller hardwarejusteringer kan være nødvendige for forskellige LCD-modeller.
Stikposition, kabellængde, printkortdimensioner, monteringshuller og tilgængelig installationsplads bør tages i betragtning under udvælgelsesfasen. Et kompakt tilpasset printkort kan forenkle integrationen i udstyr med begrænset intern plads.
For industriprojekter er den indledende stikprøve kun en del af indkøbsbeslutningen. Købere bør også evaluere teknisk support, tilpasningsmuligheder, kvalitetskontrol, prøvetestning, produktionskapacitet og langsigtet produkttilgængelighed.
For industrielle købere går værdien af et konverteringskort ud over grundlæggende signalkonvertering. SKY-TDM positionerer sin løsning som en del af en bredere industriel displayintegrationstjeneste, der understøtter OEM- og ODM-projekter fra kompatibilitetsevaluering til produktion.
Nøglefordele omfatter:
Denne one-stop-tilgang kan være særlig nyttig for OEM-producenter, der har brug for et konverteringskort, der er matchet til en specifik LCD frem for et generisk udviklingskort. Ved at bekræfte LCD-modellen, grænsefladedefinitionen, opløsningen, stikket og de mekaniske krav i begyndelsen af projektet, kan ingeniører reducere kompatibilitetsrisici før masseproduktion.
Standardløsningen er designet til kompatible TFT LCD-paneler ved hjælp af et 50-bens TTL/RGB-interface. Den nøjagtige kompatibilitet afhænger af LCD'ens pindefinition, timing, opløsning, spænding og andre elektriske krav.
Ja. Til OEM- og ODM-projekter kan stiktyper, bentildelinger, kabellængder og grænsefladedefinitioner tilpasses i henhold til mål-LCD- og udstyrsstrukturen.
Ja. Forskellige LCD-opløsninger og tidskrav kan evalueres for tilsvarende hardware- eller firmwarekonfigurationer. Ingeniører bør levere den nøjagtige LCD-model eller datablad til kompatibilitetsvurdering.
Ja. Kortet er designet til industriel skærmintegration og understøtter et driftstemperaturområde på -20°C til +70°C. Dets PCB-layout, strømdesign og signalarkitektur er optimeret til stabil drift i krævende applikationer.
Ja. Matchende kabelsamlinger kan leveres, inklusive LVDS-kabler, baggrundsbelysningskabler, strømkabler og tilpassede ledninger, hvor det er nødvendigt.
Standardversionen understøtter enkeltkanals 8-bit LVDS-input. Dual-channel LVDS-krav kan evalueres for tilpasset kortudvikling i henhold til mål-LCD's timing og grænsefladespecifikationer.
Ja. Prøveevaluering anbefales kraftigt til industrielle projekter. Test af konverteringskortet med det faktiske LCD-panel og systemcontroller kan verificere signalkompatibilitet, billedkvalitet, timing, baggrundslysdrift og mekanisk integration før volumenproduktion.
AnLVDS til TTL signalkonverteringskortkan være en effektiv løsning, når moderne LVDS-baserede systemer skal arbejde med eksisterende TTL/RGB TFT LCD-paneler. Ved at kombinere stabil signalkonvertering, industrielt orienteret PCB-design, integreret baggrundslyskørsel, VCOM-justering og tilpasningsmuligheder, kan det hjælpe OEM'er med at forenkle skærmintegration og samtidig udvide anvendeligheden af eksisterende LCD-hardware. Til projekter, der kræver tilpassede grænseflader, LCD-kompatibilitetsevaluering, kabeltilpasning eller produktionssupport, kan valget af en erfaren industriel skærmpartner gøre overgangen fra prototype til masseproduktion meget mere effektiv. Hvis du leder efter en pålidelig Kina-producent og leverandør til en tilpassetLVDS til TTL signalkonverteringskort, kontakt osmed din LCD-model, grænsefladedefinition, opløsning og systemkrav for at diskutere en passende løsning med SKY-TDM-ingeniørteamet.
