Hvad er det bedste valg til et industrielt HMI-projekt?

Når man i dag vælger kapacitive berøringspaneler til industrielt udstyr, er hovedfokus normalt på skærmstørrelse, berøringspunkter, dækglas og optisk laminering. Alligevel bør en vigtig teknisk spec ikke ignoreres: berøringssignalgrænsefladen.

Hvad er den reelle forskel mellem USB og I²C til industrielle kapacitive berøringspaneler? Og endnu vigtigere, hvordan skal du vælge den rigtige grænseflade til dit projekt?

For OEM- og ODM-klienter afhænger valget i høj grad af værtssystemet, controllerarkitekturen, softwaremiljøet og det mekaniske design.

SKY-TDM tilbyder tilpassede kapacitive berøringspaneler til industrielle HMI'er, medicinsk udstyr, indlejrede systemer, smarte terminaler og automatiseringsapplikationer med understøttelse af USB, I²C og andre grænseflademuligheder.

Hvad er et USB-berøringspanel?

Den transmitterer berøringsdata til værtssystemet ved hjælp af USB-kommunikationsprotokollen. Since USB is one of the most common peripheral interfaces, it is an ideal choice for connecting to industrial PCs, Windows/Linux/Android platforms, self-service kiosks, commercial displays, and embedded computers.

USBs største fordel er dens bekvemmelighed. Udviklingsteams kan nemt forbinde berøringspanelet til værtssystemet uden at designe dedikerede kommunikationskredsløb på hovedprintkortet, hvilket i høj grad reducerer produktudviklingstiden.

Hvad er et I²C-berøringspanel?

I²C er en almindelig seriel kommunikationsgrænseflade i indlejrede systemer.

I²C-berøringspaneler kommunikerer direkte med mikrocontrollere eller processorer via I²C-bussen, hvilket gør dem ideelle til brugerdefinerede hardwaredesigns.

For instance, if an industrial project already has a main control board, it is usually preferred to connect the touch controller to the processor via I²C. I dette tilfælde fungerer I²C som en uadskillelig del af hardwarearkitekturen, ikke kun en ekstern perifer.

USB vs. I²C: Hvad er den største forskel?

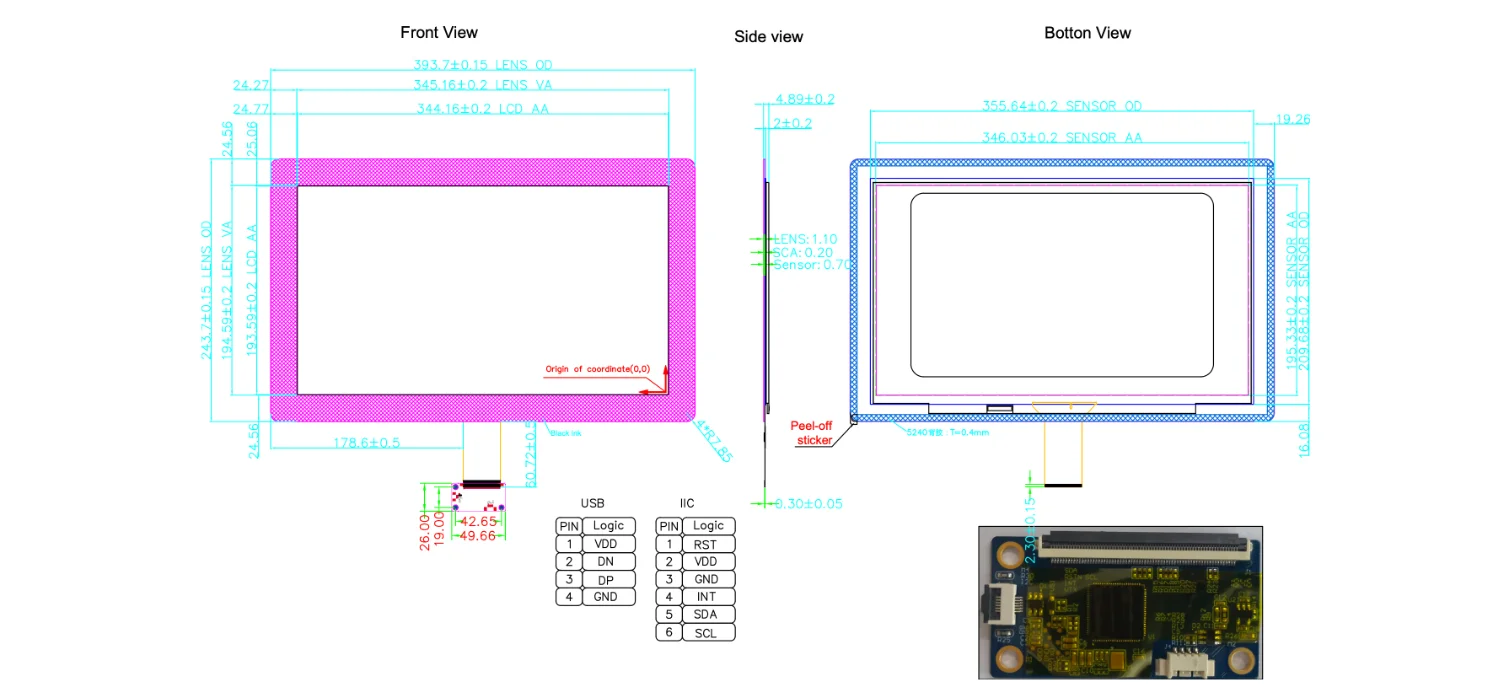

Dette er grunden til, at den samme berøringspanelstørrelse kan være tilgængelig i både USB- og IIC-versioner.

Touch-teknologien kan være ens, men systemintegrationsmetoden er anderledes.

Fordele ved USB-berøringspaneler

●Nemmere integration: For industrielle HMI-systemer er USB-berøringspaneler nemmere at integrere, da værtsplatformen allerede understøtter USB.

●Fremragende platformkompatibilitet: Mainstream-operativsystemer på markedet understøtter USB, hvilket gør det til standardgrænsefladen til Windows, Android og Linux.

●Ideel til enkeltstående HMI-systemer: Når du bruger selvstændige computere eller indlejrede pc'er, giver USB en bekvem kommunikationsforbindelse.

●Accelereret udvikling: I de tidlige stadier af et projekt giver USB mulighed for hurtig evaluering af berøringspanelets anvendelighed uden behov for at forududvikle dedikerede kommunikationsgrænseflader.

Fordele ved I²C Touch Panels

●Designet til indlejret integration: Når et berøringspanel er direkte integreret i et indlejret system, er I²C-grænsefladen det bedst egnede valg.

●Simpel busarkitektur: I²C bruger en to-leder kommunikationsstruktur, som er yderst attraktiv for indlejrede PCB'er med begrænsede grænsefladeressourcer.

●Større hardwarekontrol: For kunder, der selvstændigt udvikler deres egne styrekort og firmware, giver I²C-grænsefladen større kontrol over berøringskommunikationsarkitekturen.

●Ideel til tilpassede enheder: I²C er især nyttig til OEM-enheder, hvor berøringspanelet og hovedkontrolkortet er designet synkront.

Hvilken berøringspanelgrænseflade er bedre egnet til industrielle HMI'er?

Forskellige grænseflader giver forskellige fordele, og ingen enkelt berøringsgrænseflade passer til alle industrielle HMI-scenarier. Du kan henvise til følgende retningslinjer:

●Industrielle pc'er + berøringspaneler: USB er generelt det mere bekvemme valg.

●MCU'er + Embedded Touch Panels: I²C er typisk det optimale valg.

●Custom Control Boards: I²C giver dybere hardwareintegration.

●Hurtig prototyping: USB kan forenkle indledende test og evaluering.

●Masseproduktion: Både USB og I²C er levedygtige; den endelige beslutning bør være baseret på den faktiske hardware- og softwarearkitektur.

Vores berøringspaneler tilbyder i øjeblikket en række USB/I²C kapacitive berøringspanelprodukter, der dækker forskellige skærmstørrelser til industrielle HMI og indlejrede applikationer.

Påvirker grænsefladen berøringsydelsen af ​​et berøringspanel?

Dette er et meget vigtigt spørgsmål.

While the communication interface is responsible for transmitting touch data, the overall touch experience is determined by a combination of multiple factors. These primarily include: touch sensor design, touch IC, firmware, sensor routing, cover glass thickness, glove-touch support, EMI/ESD environment, optical lamination process, and the host system. Derfor er valget mellem USB og I²C kun et skridt i udviklingen af ​​et industrielt berøringspanel og påvirker ikke berøringsydelsen.

Hvordan vælger man den rigtige berøringspanelgrænseflade?

I begyndelsen af ​​projektdesignet kan du bestemme den passende grænseflade baseret på følgende fem nøglepunkter:

●Tjek værtsplatformen: Vil berøringspanelet være forbundet til en industriel pc, et Android-bundkort, et Linux-system eller en MCU?

●Tjek hovedcontrolleren: Har bundkortet allerede USB- eller I²C-grænseflader?

●Tjek den mekaniske struktur: Hvor placeres berøringspanelets controller? Hvor langt skal FPC- eller båndkablet være? Hvor skal stikket monteres?

●Tjek softwaremiljøet: Har udviklingsteamet allerede den nødvendige driver- eller firmwaresupport?

●Tjek produktionsplanen: Hvis produktet er ved at gå i masseproduktion, skal interfacevalget bekræftes før det endelige printkortdesign.

Byg et berøringspanel omkring dit produkt

Et professionelt industrielt berøringspanel bør ikke vælges udelukkende baseret på skærmstørrelse. En komplet løsning kræver en omfattende overvejelse af følgende elementer:

Berøringsteknologi → Sensor → Controller IC → Interface → Dækglas → FPC → Firmware → Mekanisk integration → Applikationsmiljø

Denne holistiske tilgang er især kritisk for industrielt udstyr, medicinsk udstyr, automationssystemer og andre produkter designet til langsigtet drift.

Derfor er den rigtige grænseflade ikke nødvendigvis den med de højeste specifikationer, men den der pålideligt kan integreres i kundens komplette produkt.

Har du brug for hjælp til at vælge mellem USB- og I²C-berøringspaneler?

Hvis du udvikler industrielle HMI'er, medicinsk udstyr, automationssystemer, selvbetjeningskiosker eller indlejrede produkter, bedes du angive din berøringsskærmstørrelse, værtsplatform, operativsystem, mekaniske tegninger og grænsefladekrav.

SKY-TDMberøringspaneler kan anbefale den bedst egnede berøringspanel og interfacekonfiguration til dit projekt.

Kontakt os i dag for skræddersyede USB-, I²C- eller kombinerede USB + I²C kapacitive berøringspanelløsninger.
