SKY-TDMgiver den7 tommer åben ramme med berøringsskærmtil kontrolpaneler til smarte hjem, bygning af videosamtaleanlæg, adgangskontrolterminaler og indlejret udstyr. Ved at kombinere en industriel IPS-skærm med responsiv PCAP multi-touch og fleksible monteringsmuligheder hjælper denne kompakte skærm udstyrsproducenter med at skabe intuitive grænseflader, der er skræddersyet til deres produkter.
En 7-tommer åben-ramme berøringsskærm giver en praktisk balance mellem kompakte dimensioner, interaktiv funktionalitet og fleksibel udstyrsintegration. I modsætning til konventionelle skrivebordsskærme er dens åbne rammekonstruktion designet til installation inde i brugerdefinerede kabinetter, vægpaneler, kiosker og indlejrede systemer. Nøglevalgsfaktorer omfatter skærmopløsning, lysstyrke, berøringsfølsomhed, forbindelsesgrænseflader, monteringsdimensioner og driftsforhold. SKY-TDM understøtter tilpasningsmuligheder såsom skærme med høj lysstyrke, dækglasbehandlinger, optisk limning, mekaniske modifikationer og grænsefladejusteringer, hvilket hjælper OEM'er med at udvikle skærmløsninger, der matcher deres applikationskrav.

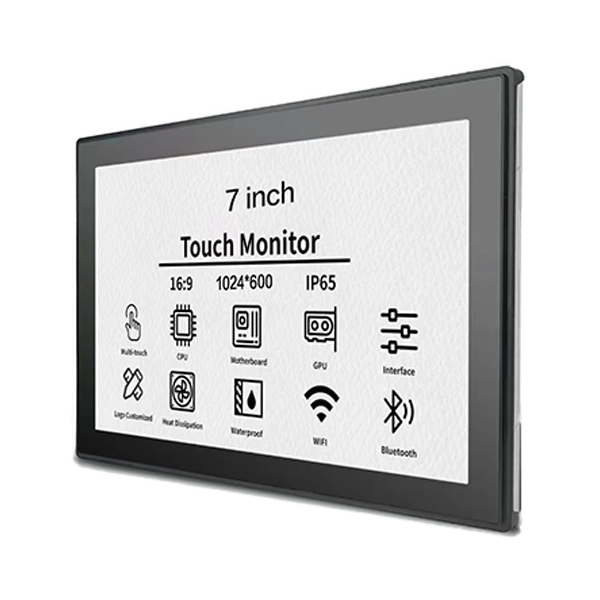

En 7-tommer berøringsskærm med åben ramme er en kompakt interaktiv skærm designet til at blive integreret i udstyr i stedet for at blive brugt som en selvstændig skrivebordsskærm. Det kombinerer typisk et LCD-panel, berøringssensor, controllerelektronik og en monteringsstruktur, der gør det muligt for udstyrsproducenter at installere skærmen bag et brugerdefineret frontpanel.
Det åbne rammedesign giver OEM-ingeniører større kontrol over udseendet, monteringsarrangementet og de overordnede dimensioner af det færdige produkt. I stedet for at rumme et komplet skærmkabinet til forbrugere, kan designere inkorporere displayet direkte i en vægmonteret kontrolenhed, adgangsterminal eller maskinhus.
SKY-TDMs model kombinerer et IPS LCD-panel i industriel kvalitet med projekteret kapacitiv (PCAP) multi-touch-teknologi. Standard HDMI-videoindgang og USB-touch-tilslutning forenkler integrationen med kompatible værtssystemer, mens metalstrukturen med åben ramme understøtter indlejret installation.
For producenter, der udvikler smart home-interfaces eller bygningsautomatiseringsudstyr, er resultatet en kompakt skærmplatform, der kan tilpasses forskellige kabinetdesigns og brugerinteraktionskrav.
Lær mere om 7-tommers åben ramme berøringsskærmsskærm og dens tilgængelige konfigurationsmuligheder.
Et IPS LCD-panel giver brede betragtningsvinkler, der hjælper brugere med at læse information fra forskellige positioner omkring en vægmonteret terminal eller kontrolstation. Dette er især nyttigt i delte rum, hvor brugerne ikke altid vender direkte mod skærmen.
Afhængigt af den valgte konfiguration kan skærmopløsning, lysstyrke, kontrast og overfladebehandling tilpasses de visuelle krav til applikationen.
Projiceret kapacitiv berøringsteknologi understøtter intuitiv interaktion, herunder tryk, strygning og andre understøttede multi-touch-bevægelser. Den er velegnet til grafiske grænseflader, der giver brugerne mulighed for at navigere i menuer, justere indstillinger og administrere tilsluttede enheder.
Til specialiserede projekter kan berøringsydelsen tilpasses til at imødekomme krav såsom handskebetjening, vandrelaterede berøringsforhold eller tykkere dækglas. Disse funktioner skal specificeres og valideres til det tilsigtede driftsmiljø.
Den åbne ramme-struktur gør det muligt for skærmen at passe ind i tilpassede udstyrshuse uden hovedparten af en konventionel ekstern skærmkasse. Reserverede monteringshuller og tilpasselige mekaniske funktioner kan hjælpe producenter med at justere skærmen med deres kabinetdesign.
SKY-TDM beskriver dette produkt som egnet til 24/7 drift i indlejrede applikationer. Den faktiske implementeringspålidelighed afhænger af det komplette systemdesign, inklusive ventilation, strømkvalitet, temperatur, montering og brugsforhold.
For passende værtshardware- og softwarekonfigurationer kan skærmen integreres med Windows, Linux, Android og Raspberry Pi-baserede systemer. Bekræft videooutput, berøringsinput og driverkompatibilitet, før du færdiggør designet.
Den lille skærmstørrelse og den indlejrede konstruktion gør denne skærm særlig anvendelig, når udstyr har brug for en interaktiv grænseflade, men har begrænset installationsplads.
For eksempel kan en systemintegrator til et smart hjem have brug for en syv-tommer skærm, der passer ind i et foruddefineret vægskab, mens den forbliver tilgængelig hele dagen. En tilpasset skærm med åben ramme kan justere monteringshullerne, kabelpositionerne og berøringsfladen med kabinettet, hvilket reducerer behovet for at redesigne hele kontrolpanelet.
Ved evaluering af en applikation bør ingeniører også overveje visningsafstand, omgivende lys, brugeradgang, forventede driftstimer og den miljøbeskyttelse, som det færdige kabinet giver.
Touch-teknologi påvirker direkte brugervenlighed, softwareinteraktion og egnethed til arbejdsmiljøet. PCAP og resistive touch-teknologier opfylder forskellige krav, så beslutningen bør være baseret på, hvordan brugerne vil betjene udstyret.
| Sammenligningsfaktor | PCAP Touch | Resistiv berøring |
|---|---|---|
| Vekselvirkning | Understøtter multi-touch og gestus-baserede grænseflader, når de er konfigureret i overensstemmelse hermed | Generelt velegnet til ligetil peg-og-vælg-interaktion |
| Tryk på input | Reagerer på ændringer i kapacitans | Reagerer på tryk på berøringsfladen |
| Brugeroplevelse | Svarende til moderne smartphones og tablets | Praktisk til enkle, kontrollerede inputopgaver |
| Handske betjening | Kræver kompatibel touch tuning og passende handsker | Kan understøtte mange handsker og stylus applikationer, afhængigt af designet |
| Typiske anvendelser | Smart home paneler, intercoms og interaktive terminaler | Udvalgte industrielle kontrolsystemer og specialiserede input-enheder |
For et moderne smart home-interface med swipe-navigation og multi-touch-kontroller er PCAP ofte et passende udgangspunkt. For udstyr, der betjenes med særlige handsker eller penne, kan trykbaseret resistiv berøring være værd at vurdere.
Ingen af teknologierne er universelt overlegne. Det bedste valg afhænger af brugergrænsefladen, dækglasset, driftsmiljøet og påkrævet berøringsadfærd. Gennemgå SKY-TDMs berøringspanel og skærmløsninger, når du sammenligner tilgængelige integrationsmuligheder.
Skærmstørrelse alene afgør ikke, om en skærm passer til et indlejret system. Købere bør gennemgå de optiske, elektriske, mekaniske og miljømæssige specifikationer sammen.
| Specifikation | Udgivet Product Information | Hvorfor det betyder noget |
|---|---|---|
| Skærmstørrelse | 7 tommer | Bestemmer skærmkategorien og tilgængelig grænsefladeplads. |
| Displayteknologi | Industriel IPS LCD | Understøtter vidvinkelvisning til faste installationer. |
| Opløsning | Bekræft den bestilte konfiguration | Påvirker tekstens klarhed, ikoner og grænsefladelayout. |
| Touch-teknologi | PCAP multi-touch | Understøtter responsive interaktive grænseflader. |
| Video interface | HDMI | Forbinder skærmen til kompatibelt værtsudstyr. |
| Berøringsgrænseflade | USB | Overfører berøringsinput til værtssystemet. |
| Strømforsyning | Bekræft den valgte models krav | Sikrer elektrisk kompatibilitet med udstyret. |
| Montering | Åben ramme indlejret installation | Bestemmer kabinetudskæringer og mekanisk fastgørelse. |
| Tilpasning | Lysstyrke, glasbehandling, limning og mekaniske muligheder | Hjælper med at tilpasse skærmen til projektspecifikke krav. |
Inden du bestiller, bedes du anmode om det seneste tekniske datablad og mekaniske tegning. Bekræft det aktive visningsområde, overordnede dimensioner, monteringshulpositioner, kabelafstand, strømstik og krav til værtsinterface.
Lysstyrken skal også passe til installationsmiljøet. Et standard indendørs kontrolpanel kræver muligvis ikke den samme luminans som et display placeret i nærheden af et lyst vindue. SKY-TDM viser tilpasningsmuligheder med høj lysstyrke på op til 1000 nits til passende konfigurationer; den endelige værdi skal bekræftes for den valgte model.
OEM-udstyr deler sjældent identiske kabinetdimensioner eller driftskrav. Tilpasning hjælper med at justere skærmen med det komplette produkt i stedet for at tvinge ingeniører til at redesigne omgivende komponenter omkring en standardskærm.
SKY-TDM tilbyder tilpasningsmuligheder, der kan omfatte:
Optisk binding, touch tuning og miljøbeskyttelse bør ikke behandles som udskiftelige funktioner. For eksempel kan limning forbedre den optiske ydeevne og hjælpe med at reducere den plads, hvor støv eller fugt kan samle sig, men det etablerer ikke automatisk en bestemt IP-klassificering eller gør hele enheden vandtæt.
For projektteams er den mest effektive tilgang at definere den mekaniske tegning, grænsefladekrav, mållysstyrke, berøringsadfærd og driftsbetingelser, før du anmoder om en tilpasset prøve.
En struktureret evaluering hjælper med at forhindre kompatibilitetsproblemer under prototyping og masseproduktion. Brug følgende tjekliste, når du sammenligner leverandører og konfigurationer.
Disse trin er især vigtige for produkter, der vil blive fremstillet over flere produktionskørsler. Tidlig validering kan reducere omarbejdelse af kabinettet, integrationsforsinkelser og undgåelige ændringer, efter at produktionen begynder.
Dens primære fordel er kompakt, interaktiv integration. Den åbne rammekonstruktion giver producenterne mulighed for at integrere skærmen i tilpassede udstyrshuse, mens touch-funktionalitet giver direkte brugerkontrol uden at kræve et separat tastatur eller mus.
Ja. Tilgængelige tilpasningsmuligheder omfatter mekaniske dimensioner, monteringshulpositioner, kabelarrangementer, dækglas og udvalgte interfacefunktioner. Del kabinettegningen og installationskravene for at bekræfte gennemførligheden.
SKY-TDM specificerer monitoren til kontinuerlig drift i passende indlejrede applikationer. Faktisk levetid og pålidelighed afhænger af den endelige konfiguration, omgivelsestemperatur, strømforsyning, ventilation og driftsforhold. Bekræft de påkrævede valideringskriterier før implementering.
Produktoplysningerne identificerer HDMI-videoindgang og USB-touchtilslutning som standardgrænseflader. Andre grænsefladekonfigurationer kan være tilgængelige ved tilpasning. Bekræft kompatibilitet med den tilsigtede værtshardware før bestilling.
Tilpasning af lysstyrke er tilgængelig med muligheder for høj lysstyrke på op til 1000 nits, der er angivet for passende konfigurationer. Optisk binding og passende overfladebehandlinger kan også hjælpe med at forbedre læsbarheden. Den faktiske ydeevne afhænger af installationen, refleksioner og omgivende belysning.
SKY-TDM identificerer Windows-, Linux- og Android-kompatibilitet med Raspberry Pi-baserede systemer også understøttet i passende konfigurationer. Tjek værtens videooutput, USB-berøringsunderstøttelse, drivere og softwarekrav under integrationstest.
Angiv den nødvendige mængde, applikation, opløsning, lysstyrke, berøringsteknologi, grænsefladekrav, monteringstegninger, driftsmiljø og eventuelle tilpasningsbehov. Disse detaljer hjælper leverandøren med at anbefale en passende konfiguration og evaluere produktionskrav.
En 7-tommer berøringsskærm med åben ramme er et praktisk valg for udstyrsproducenter, der har brug for et kompakt interaktivt display med fleksibel mekanisk integration. Dens egnethed afhænger af mere end skærmstørrelse: opløsning, lysstyrke, berøringsteknologi, monteringsdimensioner, grænseflader og driftsbetingelser skal alle matche det færdige produkt.
Med IPS-skærmteknologi, PCAP multi-touch, HDMI-videoindgang, USB-touch-tilslutning og tilpasningsmuligheder, kan SKY-TDMs løsning understøtte smart home kontrolpaneler, bygge samtaleanlæg, adgangsterminaler og andre indlejrede applikationer. Omhyggelig gennemgang af specifikationer og prøvetest er fortsat afgørende for at opnå pålidelig integration.
Planlægger du en ny smart home-terminal, intercom-system eller industriel kontrolgrænseflade?Udforsk 7-tommers berøringsskærm med åben ramme ogkontakt osfor at diskutere dine displayspecifikationer, mekaniske tegninger, OEM-tilpasningskrav og projektplan. SKY-TDM kan hjælpe dig med at evaluere en passende skærmkonfiguration til dit næste produktudviklingsprojekt.
