Et touch paneler meget mere end blot en gennemsigtig overflade. Dens interne struktur, ledende materialer, fremstillingspræcision og elektriske design afgør alle, om den kan fungere pålideligt og stabilt i virkelige applikationer.
For producenter af industrielt udstyr går det at vælge det rigtige industrielle berøringspanel langt ud over blot at sammenligne skærmstørrelser eller grænseflader. For at sikre stabil drift i komplekse miljøer er det vigtigt at forstå, hvordan arbejdsprincipperne, fremstillingsprocesserne og det strukturelle design af et berøringspanel påvirker produktets holdbarhed, nøjagtighed og langsigtede driftsstabilitet.
SKY-TDMleverer primært tilpassede berøringspanelløsninger til industrielle kontrolsystemer, medicinsk udstyr, bilelektronik, selvbetjeningskiosker og andre applikationer, der kræver pålidelig interaktion mellem mennesker og maskiner.
Vores produktportefølje omfatter Projected Capacitive (PCAP) berøringspaneler samt 4-leder, 5-leder og 8-leder resistive berøringspaneler. Hver teknologi har sine egne unikke arbejdsprincipper, strukturelle designs og fremstillingsprocesser, hvilket gør dem velegnede til forskellige anvendelsesområder.
PCAP (Projected Capacitive) berøringspaneler opnår præcis berøringskontrol ved at detektere ændringer i det elektriske felt, hvorimod resistive berøringspaneler opnår dette ved at detektere elektriske signalvariationer forårsaget af fysisk kontakt mellem ledende lag.
Selvom begge teknologier tillader brugere at interagere direkte med skærmen, adskiller de sig markant med hensyn til materialer, elektrodekonfigurationer og monteringsprocesser.

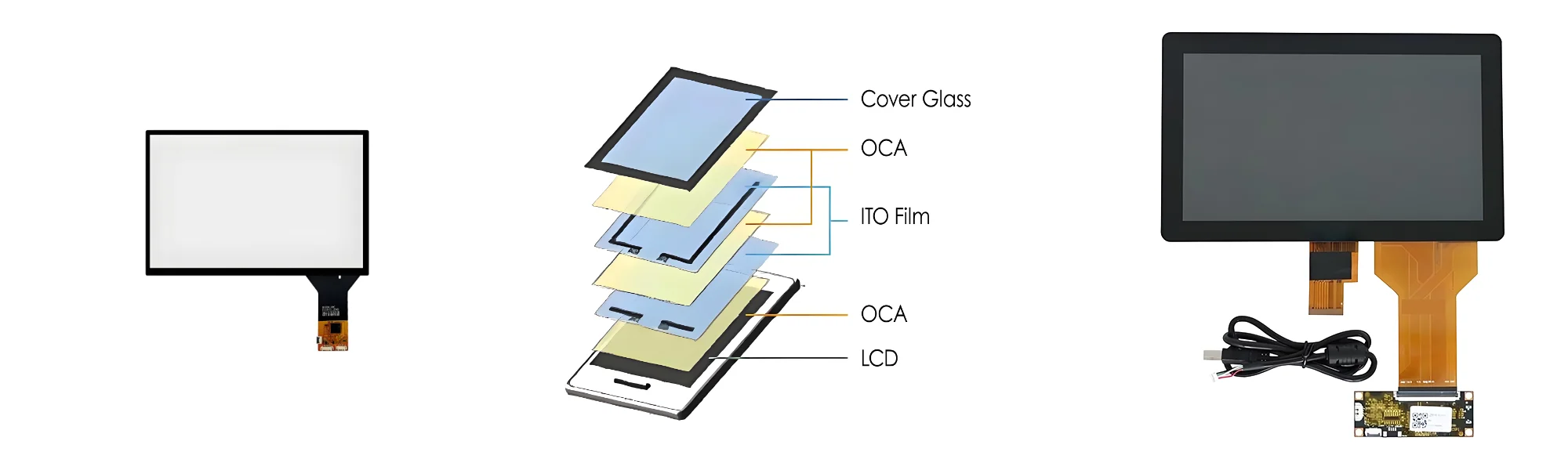

Strukturen af et PCAP berøringspanel består af følgende komponenter:
● Dækglas eller andre egnede dækfladekomponenter
● Gennemsigtige ledende elektrodelag
● Isolerings- og støttematerialer (f.eks. OCA, SCA)
● Fleksible trykte kredsløb (FPC)
● Touch screen controller board
Hver konfiguration tilbyder forskellige afvejninger mellem optisk ydeevne, mekaniske egenskaber, tykkelse og omkostninger, hvilket gør dem tilpasselige til forskellige anvendelsesscenarier.

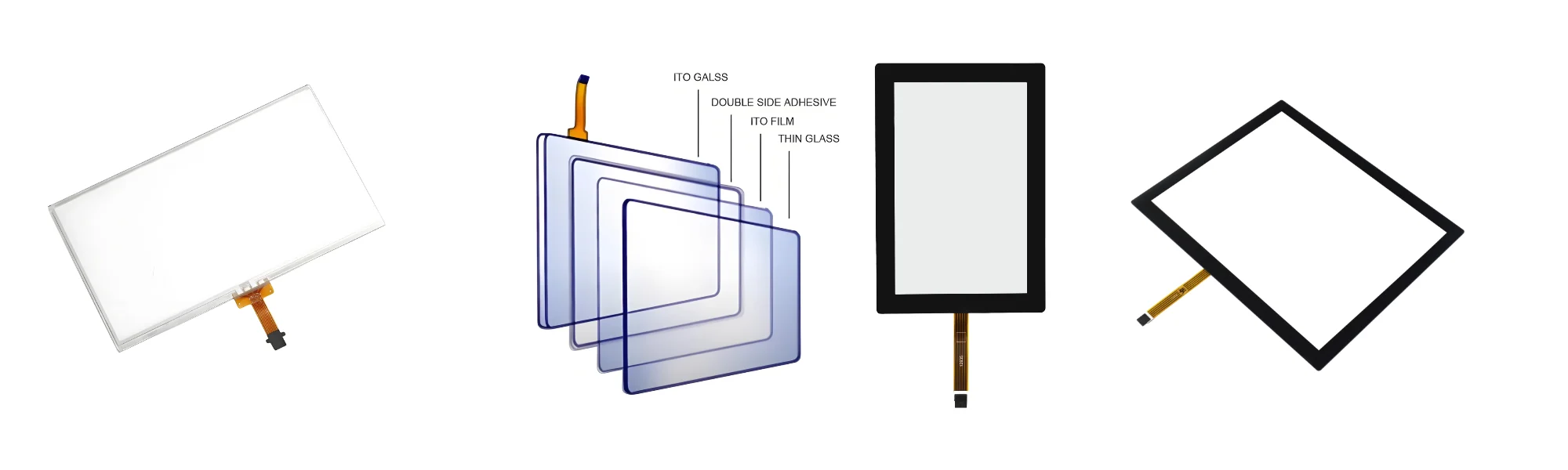

Strukturen af et resistivt berøringspanel består typisk af to ledende lag adskilt af mikroskopiske isolerende afstandspunkter.
Det øverste lag er normalt en fleksibel film belagt med et gennemsigtigt ledende materiale, mens det nederste lag er glas eller et andet substrat med en ledende belægning.
Når en bruger trykker på skærmens overflade, deformeres det øverste lag for at komme i kontakt med det nederste ledende lag. Controlleren måler derefter de resulterende elektriske signaler for at bestemme den nøjagtige berøringsplacering.
Afhængigt af specifikke designkrav kan det også omfatte beskyttende belægninger, kanttape, fleksible kabler og mekaniske støttekomponenter.
Dette trykbaserede arbejdsprincip gør det ikke kun muligt for modstandsdygtige berøringsskærme at understøtte betjening med bare hænder, men gør dem også kompatible med betjening med handsker og brug af passende penne eller hårde genstande.
Fremstilling af PCAP kapacitive berøringspaneler kræver præcis kontrol over ledende spor, optiske overflader, justeringsnøjagtighed og elektriske forbindelser.
Selvom fremstillingsprocessen varierer afhængigt af sensormaterialerne og det strukturelle design, omfatter de vigtigste produktionsstadier typisk de følgende trin.
Fremstillingsprocessen involverer inspektion af dækglas, sensorsubstrater, transparente ledende materialer, Flexible Printed Circuits (FPC), selvklæbende tape og andre komponenter. Materialekvalitet påvirker direkte optisk klarhed, elektrisk ydeevne, lamineringspålidelighed og den mekaniske styrke af det endelige produkt. Ved industrielle projekter bestemmes materialevalg ud fra udstyrets driftsmiljø og mekaniske krav.
Afhængigt af designkravene gennemgår dækglas processer som skæring, kantslibning, boring, polering og kemisk forstærkning. Brugerdefinerede silketrykte kanter, logoer, dekorative mønstre og monteringsfunktioner kan også anvendes. Afhængigt af kompatibiliteten af de valgte materialer og design, kan overfladebehandlinger som Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF) og anti-smudsbelægninger anvendes. Disse behandlinger hjælper touchskærmen med at tilpasse sig forskellige lysforhold, rengøringsprocedurer og æstetiske krav.
Kapacitive sensorer indeholder transparente ledende elektroder arrangeret i specifikke arrays for at detektere kapacitansændringer. Elektrodesporingsmønstrene og routingdesignerne bestemmer, hvordan berøringssignaler detekteres og transmitteres til controlleren.
Afhængigt af sensorteknologien kan fremstillingsprocessen involvere fotolitografi-ætsning, laserbehandling, udskrivning eller andre egnede metoder. Produktionspræcision er kritisk, da fejl i de ledende spor kan påvirke berøringsydelse og produktkonsistens negativt.
Sensoren skal være elektrisk forbundet til touch-controlleren via en FPC. Bindingsprocessen kræver præcis justering og kontrollerede forarbejdningsbetingelser. Pålidelige elektriske forbindelser hjælper med at minimere forbindelsesfejl og sikre stabil kommunikation mellem sensoren og controlleren.
Dækglas og sensor er lamineret sammen med en passende gennemsigtig klæber. Lamineringskvaliteten påvirker direkte produktets udseende, optiske ydeevne og mekaniske integritet. Under produktionen skal støv, bobler, justeringsafvigelser og klæbedefekter kontrolleres nøje.
Færdige PCAP kapacitive berøringspaneler gennemgår inspektioner for udseende, berøringsrespons, elektrodekontinuitet og kompatibilitet med målcontrolleren. For specifikke projekter kan yderligere test omfatte multi-touch ydeevne, handskebetjent betjening, vandinterferensdrift, bred temperaturdrift og elektromagnetisk kompatibilitet (EMC) test.
Materialevalg bør primært baseres på applikationsscenariet for at undgå over-engineering og unødvendige omkostningsstigninger. Disse avancerede tests bør ikke antages som standardkonfigurationer for alle PCAP-berøringspaneler.
Et 4-leder resistivt berøringspanel består typisk af en fleksibel topledende film og et bundledende substrat, adskilt af isolerende afstandspunkter.
I et almindeligt design bærer bundsubstratet X-akseelektroderne, mens topfilmen bærer Y-akseelektroderne. Når tryk bringer de to ledende overflader i kontakt, tilfører controlleren spænding til det tilsvarende elektrodesæt og måler de resulterende signaler for at beregne berøringskoordinaterne. Fremstillingsprocessen omfatter generelt:
● Materialeforberedelse: Valg af PET-film, ledende substrater, afstandsmaterialer, klæbende tape og Flexible Printed Circuits (FPC) baseret på panelspecifikationer.
● Conductive Layer Processing: Brug af passende fremstillingsprocesser til at fremstille de resistive overflader og elektroder.
● Spacer Dot Formation: Udskrivning af ensartede isolerende prikker på det ledende substrat for at sikre, at de ledende lag forbliver adskilt, når panelet ikke presses.
● Silketryk og perifer bearbejdning: Fremstilling af dekorative kanter, isoleringsmønstre eller andre specificerede funktioner efter behov.
● Laminering og samling: Justering og samling af den øverste film og bundsubstratet, samtidig med at den nødvendige afstand og mekaniske egenskaber bevares.
● FPC-forbindelse og -inspektion: Fuldførelse af de elektriske forbindelser, efterfulgt af inspektioner for koordinater, modstand, udseende og funktionalitet.
Et 4-leder resistivt berøringspanel er en yderst omkostningseffektiv løsning.
Et 5-leder resistivt berøringspanel har en anden elektrodekonfiguration sammenlignet med 4-leder versionen. I et typisk design tjener det nederste ledende substrat som føleoverfladen med elektroder i de fire hjørner, der etablerer det elektriske målingsfelt, mens den øverste ledende film primært fungerer som et spændingsfølende lag.
Et 8-leder resistivt berøringspanel bygger på den traditionelle 4-leder arkitektur ved at tilføje ekstra forbindelser for at opnå mere stabile elektriske målinger.
Valg af den passende berøringsskærm afhænger af det specifikke applikationsscenarie:
4-leder resistive berøringspaneler er bedst egnede til applikationer med strenge omkostningsbegrænsninger.
5-leder resistive berøringspaneler er yderst ideelle til industrielle applikationer, der involverer højfrekvente operationer, hyppig kontakt og en forventet lang levetid.
8-leder resistive berøringspaneler er velegnede til barske miljøer, hvor overlegen stabilitet er påkrævet.
Forskellige industrielle miljøer har forskellige krav til en kombination af berøringsydelse, holdbarhed, optisk kvalitet og operationel fleksibilitet.
Industriel automation og menneske-maskine-grænseflader (HMI)
Industrielle kontrolpaneler kræver typisk stabil berøringsrespons, pålidelig drift og kompatibilitet med udstyrskontrolsystemer.
PCAP-berøringsskærme er ideelle til grænseflader, der kræver en glasoverflade, intuitiv betjening og multi-touch-funktioner. Modsat er resistiv teknologi velegnet til applikationer, der kræver trykbaseret input eller kompatibilitet med forskellige handsker og penne.
Medicinsk udstyr
Medicinske instrumenter kræver overflader, der er nemme at rengøre, kontrollerede mekaniske dimensioner og pålidelig berøringsrespons.
PCAP-berøringspaneler har et glat glasfrontpaneldesign, mens resistive paneler er velegnede til instrumenter, hvor trykinput og kompatibilitet med dedikerede pegeværktøjer er prioriterede.
Selvbetjeningskiosker og industrielt udstyr

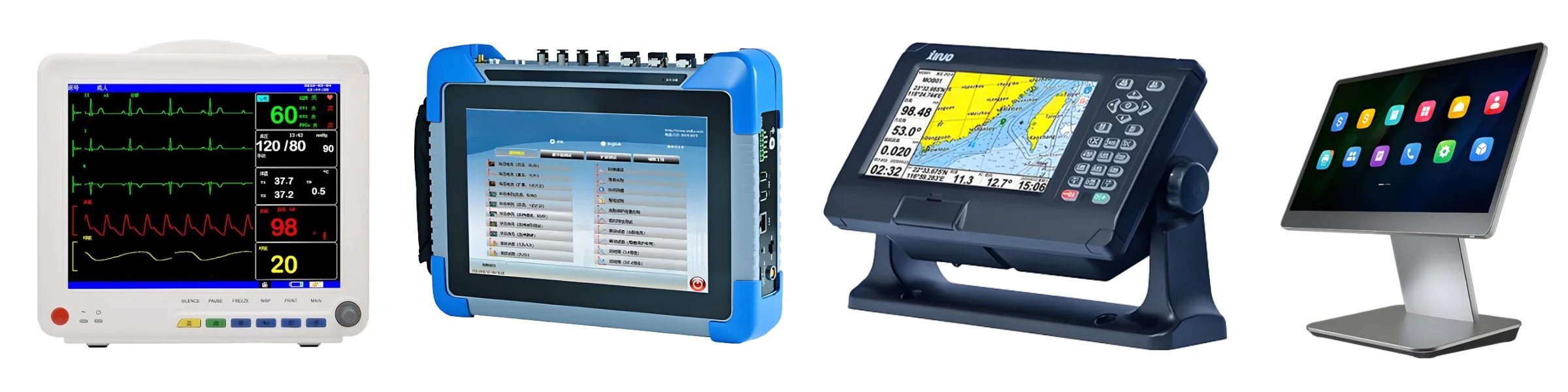

Selvbetjeningskiosker, salgsautomater, printere og udstyrsgrænseflader kan kræve tilpasset dækglas, monteringsdimensioner, FPC-routing og controllerkompatibilitet.
PCAP berøringspaneler giver en moderne brugeroplevelse, hvorimod resistiv teknologi er bedre egnet til applikationer med specifikke inputkrav eller strenge omkostningsbegrænsninger.
Transport og udendørs udstyr
Jernbanesystemer, marineelektronik, ladestationer og udendørs kontrolterminaler står ofte over for udfordringer som temperatursvingninger, fugt, vibrationer eller højt omgivende lys.
I disse applikationer skal berøringsskærmen vurderes som en integreret del af det samlede system. Faktorer som dækglas, tætningsdesign, klæbemidler, controllerindstillinger, displayets lysstyrke og mekaniske monteringsmetoder påvirker alle den overordnede pålidelighed.
Uanset om man bruger PCAP eller resistiv teknologi, kan man ikke antage, at de i sagens natur besidder vandtætte, sollys-læsbare eller miljøbeskyttelsesevner uden korrekt design og validering.
Når du vælger en passende leverandør, anbefales det at overveje følgende faktorer:
● Erfaring med PCAP og resistive berøringspanelstrukturer
● Tilgængelighed af 4-leder, 5-leder og 8-leder resistive konfigurationer
● Evne til materialevalg og strukturel tilpasning
● Proceskontrol over sensorfremstilling, silkescreening, laminering og montering
● Kompatibilitet med FPC'er og touch-controllere
● Dimensionsnøjagtighed sammen med omfattende kvalitetskontrolregistreringer og -procedurer
● Prototyping support og masseproduktion konsistens
● Teknisk kommunikationseffektivitet og langsigtet leveringsevne
Vi leverer skræddersyede berøringspanelløsninger til OEM- og ODM-projekter, og hjælper kunder med omfattende evaluering af berøringspanelstrukturer, materialer, dimensioner, elektriske forbindelser og applikationskrav.
Uanset om du har brug for PCAP kapacitive touchpaneler eller 4-leder, 5-leder og 8-leder resistive touchpaneler, kan vi vælge den optimale mekaniske løsning, der opfylder dit udstyrs funktionelle, mekaniske og miljømæssige krav.
Velkommen til at kontakteSKY-TDMfor at diskutere PCAP kapacitive berøringspaneler, 4-leder, 5-leder og 8-leder resistive berøringspaneler, og lad os skræddersy en berøringspanelløsning til dit næste projekt.
