Dette er en 2,1-tommer cirkulær berøringsskærm, der er specielt designet til smarte husholdningsapparater og kompakte kontrolpaneler. SKY-TDM kan tilpasse displayets berøringsskærm i henhold til den faktiske struktur af dit udstyr og menneske-maskine interaktion (HMI) kravene.
Denne 2,1 tommer cirkulære berøringsskærmløsning har en opløsning på 480x480 og en omtrentlig størrelse på 56,18 x 59,71 x 2,26 millimeter. Den er kompakt i strukturen. Den bruger ST7701 driver IC og understøtter RGB interface (som kan tilpasses som MIPI interface).
Vi leverer skræddersyede skærmløsninger, der opfylder dine kernebehov og hjælper dig med at integrere skærmkomponenter problemfrit i det overordnede industrielle design af dit udstyr.

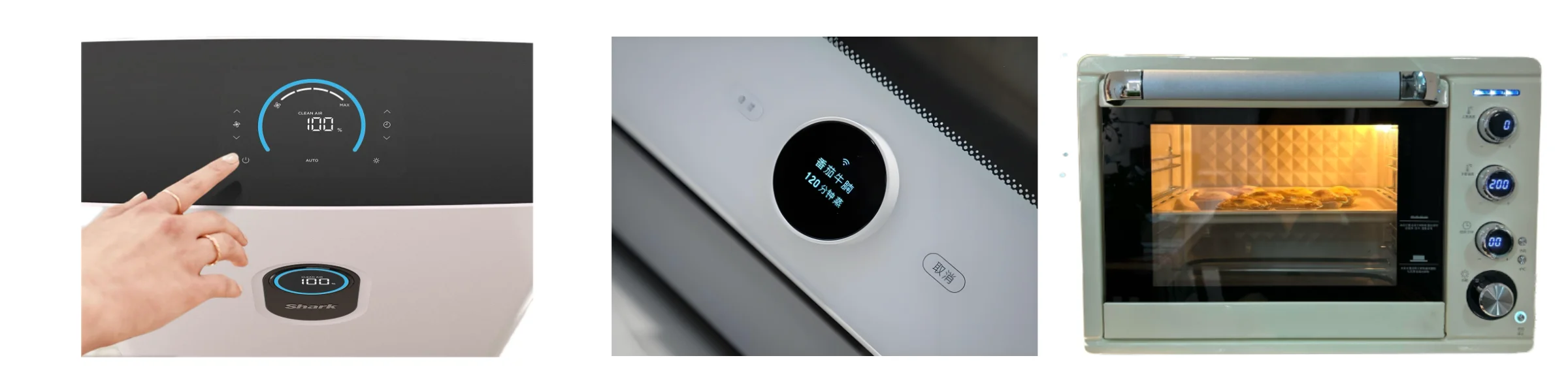

Runde skærme erstatter i stigende grad traditionelle firkantede skærme i smarte husholdningsapparater.
Sømløst industrielt design: Cirkulære skærme eliminerer den visuelle konflikt mellem en rektangulær skærm og de buede, cylindriske former, der er almindelige i kaffemaskiner, luftrensere og smarte højttalere. Skærmen integreres i produktsilhuetten i stedet for at bryde den.
Udskiftning af knop: Mange apparater bruger stadig fysiske drejeknapper til valg af temperatur, hastighed eller tilstand. Et cirkulært touch-display kan kopiere knappens funktion digitalt med dynamiske ikoner, justerbar følsomhed og ingen mekanisk slid, samtidig med at den tilbyder mere information end en trykt skive.
Bedre udnyttelse af kompakt plads: I små kontrolpaneler undgår et cirkulært layout de spildte hjørneområder på rektangulære skærme. Det 480 × 480 kvadratiske pixel-array kortlægges naturligt til et rundt visningsområde, hvilket gør fuld brug af det tilgængelige visningsområde.
Stærkere visuelt fokus: Cirkulære grænseflader trækker brugerens øje til midten af kontrolpanelet, som er ideel til primære funktioner som start/stop, temperaturjustering eller valg af tilstand i smarte kaffemaskiner og køkkenmaskiner.
Konsekvent æstetik på tværs af produktlinjer: Hvidevaremærker kan standardisere på cirkulære displaymoduler på tværs af flere produkter: kaffemaskiner, luftrensere, vaskemaskiner, der skaber et samlet designsprog og forenkler samtidig indkøb og lagerbeholdning.
Touch + Display Integration: Kombineret med optisk bonding og PCAP touch bliver et cirkulært display til et forseglet frontpanel, der er let at rengøre, og det er afgørende for køkkenapparater, der udsættes for fugt, fedt og daglig rengøring.
For smarte husholdningsapparater, sammenlignet med traditionelle luftgab-strukturer, leverer optisk bonding en mere integreret skærmeffekt, der fremhæver produktets førsteklasses følelse.
Ved sømløst at forbinde berøringspanelet til skærmen minimerer denne løsning effektivt synlige lysrefleksioner forårsaget af luftgabet og forhindrer fugtindtrængning i varierende fugtighedsniveauer. Det skaber en meget renere frontflade, hvilket gør den særligt ideel til hjemmeprodukter med krævende æstetiske krav.
Denne teknologi kan anvendes bredt på tværs af forskellige apparatdesigner, såsom smarte kaffemaskiner, luftrensere, køkkenmaskiner, vaskemaskiners kontrolpaneler og smarte ovne.
Med et ekstremt kompakt mekanisk fodaftryk på kun 56,18 × 59,71 × 2,26 mm, er 2,1 tommer cirkulær berøringsskærmsløsning perfekt egnet til applikationer med strenge interne pladsbegrænsninger. Dens 480x480 opløsning leverer en firkantet brugergrænseflade, der problemfrit integreres i samlingen af kompakte kontrolpaneler.
Vi kan diskutere skræddersyede løsninger med vores kunder baseret på følgende arbejdsgang:
Skærmstørrelse → Berøringspanel → Dækglas → Laminering → Interfacekonfiguration → Mekanisk struktur
Forskellige projekter kan kræve forskellige skærmdimensioner, billedformater, monteringsstrukturer eller berøringsløsninger, der er skræddersyet til specifikke anvendelsestilfælde. Derfor anbefaler vi stærkt at integrere tilpasset udvikling i den tidlige designfase af dit produkt. Gennem dybdegående kommunikation vedrørende dine specifikke behov kan vi levere overlegne skræddersyede løsninger.
Denne 2,1 tommer cirkulære berøringsskærmløsning understøtter en I2C berøringsgrænseflade, der gør det muligt at integrere berøringsfunktionen problemfrit med kundens hovedkontrolsystem.
Med hensyn til skærmydelse har skærmen en lysstyrke på 300 cd/m² og et kontrastforhold på 800:1. Den tilbyder brede betragtningsvinkler på op til 80° i alle retninger og giver muligheder for både RGB- og MIPI-skærmgrænseflader.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | NULSTIL | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | NULSTIL | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-NULSTIL | TP-VCC | GND |
Disse enestående egenskaber lægger et praktisk grundlag for de interaktive grænseflader for kompakte husholdningsapparater, der fuldt ud opfylder brugernes behov for menneske-maskine interaktion (HMI).
Hver kundeenhed har en unik skærmgrænseflade og et tydeligt industrielt design. For at betjene vores mangfoldige kundebase leverer vi omfattende OEM- og ODM-tilpasningstjenester. Vi kan diskutere skræddersyede løsninger baseret på dine specifikke krav, såsom brugerdefinerede berøringspaneler, brugerdefineret dækglas, forskellige grænseflademuligheder, tilpassede FPC-kabler, logo-silketryk og tilpasset lysstyrke og optiske parametre.

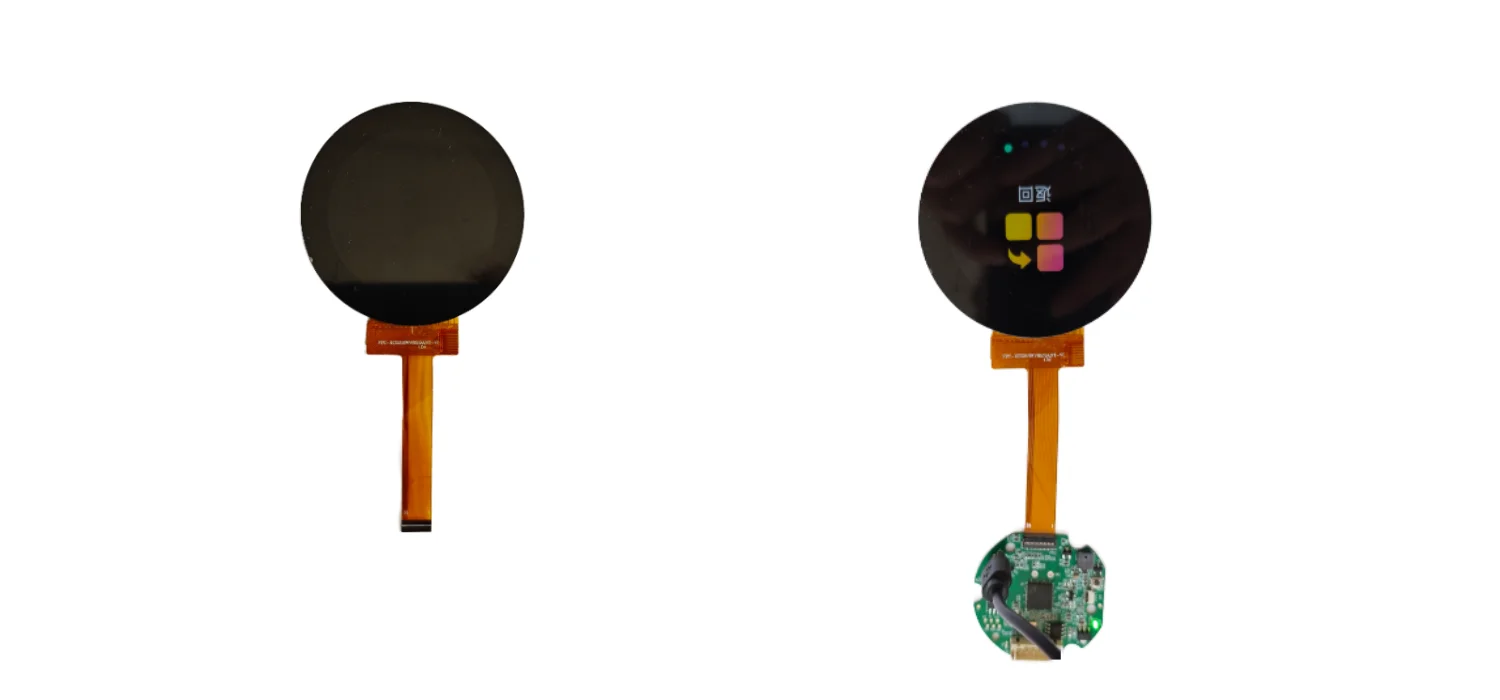

Ud over vores referenceløsning med 2,1 tommer cirkulær berøringsskærm tilbyder vi også integrerede skærmdriverkorttilpasningstjenester, herunder muligheder som seriel portkort.
1. Kravbekræftelse: Del din skærmstørrelse, opløsning, berøringsfunktion og installationsplads.
2. Løsningsdesign: Vi foreslår berøringspanel, dækglas og interfacekonfiguration.
3.Sample Development: Prototypesamling til din mekaniske og elektriske validering.
4.Designverifikation: Fælles gennemgang af pasform, berøringsydelse og optisk effekt.
5. Masseproduktion: Stabil batchforsyning med fuld inspektion før forsendelse.
Tidlig involvering anbefales: Vi kan tilpasse displaysamlingen til dit industrielle design i stedet for at tvinge dit design uden om et standardmodul.
Vores displayløsninger er bredt anvendelige til forskellige smarte hjem og apparater, herunder:
Smarte kaffemaskiner: Berøringskontroller giver en moderne og interaktiv brugergrænseflade.
Luftrensere: Kompakte berøringsskærme giver mulighed for hurtig justering af forskellige funktioner.
Smarte køkkenapparater: Til produkter som riskogere, ovne og emhætter tilbyder vi touch-skærme med drejeknapfunktionalitet.
Vaskemaskiner og tørretumblere: Displays muliggør hurtigt valg af vaske- og tørreprogrammer, samtidig med at de giver et intuitivt overblik over driftsstatus.
For alle ovennævnte apparatkategorier kan vi opfylde dine specifikke specifikationskrav.

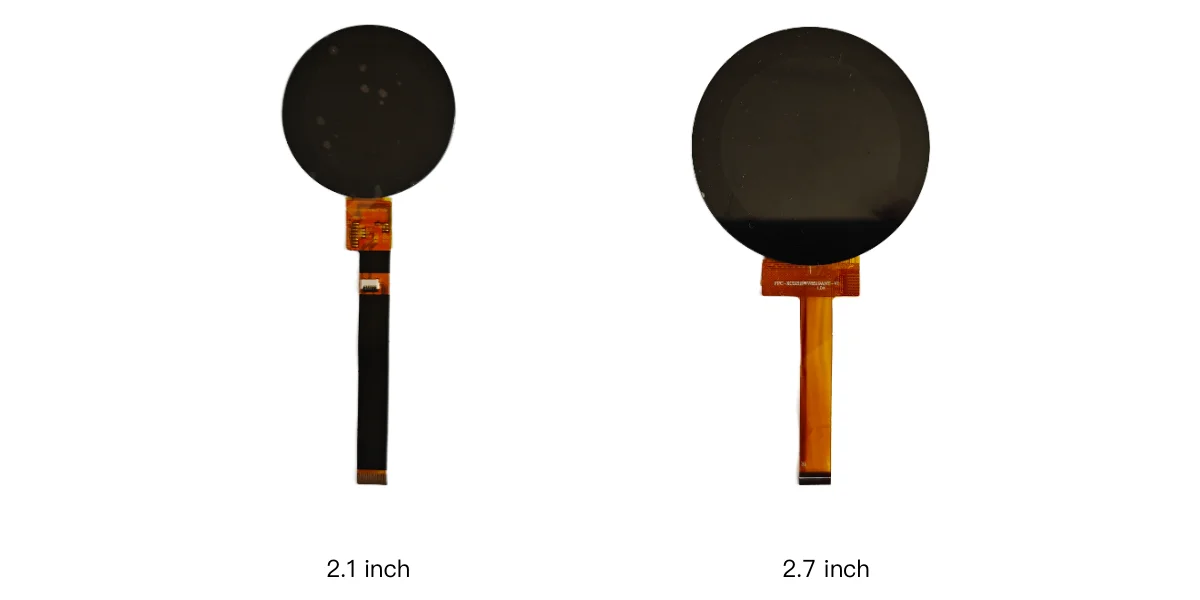

Nej, vi tilbyder et bredere udvalg af muligheder. Ud over 2,1-tommer-samlingen leverer vi også 1,6-tommer, 2,7-tommer, 5-tommer og andre størrelser. Det specifikke valg afhænger af dine produktkrav.
Ja. Berøringspaneler kan tilpasses fuldt ud til dine behov, inklusive den ydre form, specielle overfladebehandlinger til dækglasset, FPC-kabeldesign og mere.
Ja. Vi kan levere LCD-modulet eller berøringspanelet separat. Vi understøtter også en løsning, hvor kun dækglasset er lamineret, uden touchpanelet.
Ja. Denne type kompakt berøringsskærm er velegnet til applikationer såsom smarte kaffemaskiner, luftrensere, køkkenapparater og andre intelligente kontrolterminaler, underlagt de endelige applikationskrav.
Ja. Kunder kan diskutere tilpassede krav med os, herunder skærmstørrelse, berøringspanel, dækglas, fuld laminering, interfacetype og mekanisk integration.
Ideelt set bedes du angive den nødvendige skærmstørrelse, opløsning, berøringsfunktion, dækglasdimensioner, installationsplads, grænsefladekrav, driftsmiljø og anslået mængde. Derudover vil levering af produkttegninger eller 3D-husfiler være yderst fordelagtige for vores mekaniske evaluering.
Hvis du udvikler et nyt husholdningsapparat, vil vi være mere end glade for at blive involveret i begyndelsen af designfasen for en omfattende evaluering af dine overordnede produktkrav.
SKY-TDM kan arbejde tæt sammen med vores kunder for at vurdere specifikke behov, herunder skærmstørrelse, berøringsløsning, dækglas og brugerdefinerede drivertavler. Denne samarbejdstilgang hjælper med at skabe et fejlfrit færdigt produkt og undgår behovet for at kompromittere det overordnede design bare for at rumme en uegnet standardstruktur.
Du er velkommen til at kontakte os til enhver tid for at diskutere dine kommende projekter.
