Moderne industrielt udstyr er stærkt afhængig af højtydende displaysystemer for at give operatører klare, stabile og realtidsoplysninger. Forskellige LCD-paneler bruger dog ofte forskellige kommunikationsgrænseflader, hvilket skaber kompatibilitetsudfordringer under udstyrsopgraderinger, systemintegration og skærmudskiftningsprojekter. AnLVDS til TTL signalkonverteringskortgiver en effektiv løsning ved at konvertere LVDS-signaler til TTL/RGB-udgangssignaler, hvilket giver ingeniører mulighed for at forbinde avancerede kontrolsystemer med eksisterende TTL-baserede TFT LCD-paneler.
Denne artikel forklarer, hvordan et LVDS til TTL-signalkonverteringskort fungerer, hvorfor det er vigtigt for industrielle applikationer, hvilke udfordringer det løser, og hvordan producenter kan vælge en pålidelig konverteringsløsning. Med professionel industriel displayerfaring leverer SKY-TDM skræddersyede konverteringskort designet til stabil drift, lang levetid og fleksibel integration.
| Afsnit | Hovedemne | Formål |
|---|---|---|
| Grundlæggende skærmgrænseflade | Forståelse af LVDS- og TTL-teknologier | Hjælp ingeniører med at identificere kompatibilitetskrav |
| Konverteringsteknologi | Signalbehandling og transmissionsmetoder | Forklar hvordan konvertering forbedrer systemforbindelsen |
| Industrielle fordele | Pålidelighed, fleksibilitet og omkostningsreduktion | Løs praktiske tekniske udfordringer |
| Valgvejledning | Vigtige tekniske faktorer | Støt bedre købsbeslutninger |
I industrielle displaysystemer er kommunikationskompatibilitet mellem hovedcontrolleren og LCD-panelet en af de vigtigste faktorer, der påvirker produktets ydeevne. Forskellige generationer af skærmteknologi kan bruge forskellige signalstandarder. Mange moderne industrielle computere og indlejrede controllere giver LVDS-udgange, mens nogle eksisterende TFT LCD-paneler stadig kræver TTL/RGB-indgange.
LVDS (Low Voltage Differential Signaling) er meget brugt i industrielle skærme, fordi det giver højhastighedsdatatransmission med reduceret elektromagnetisk interferens. Den transmitterer billeddata gennem differentielle signaler, hvilket gør den velegnet til applikationer, der kræver stabil drift over lange perioder.
TTL (Transistor-Transistor Logic) skærmgrænseflader bruger parallel RGB-datatransmission. Selvom TTL-teknologien er ældre sammenlignet med LVDS, fortsætter mange industrielle LCD-moduler med at bruge TTL-grænseflader på grund af deres enkle struktur og kompatibilitet med specifikke skærmcontrollere.
Forskellen mellem disse to interface-teknologier skaber et almindeligt teknisk problem: hvordan man forbinder en LVDS-signalkilde med et TTL LCD-panel uden at redesigne det komplette displaysystem. Det er her et LVDS til TTL signalkonverteringskort bliver en væsentlig komponent.

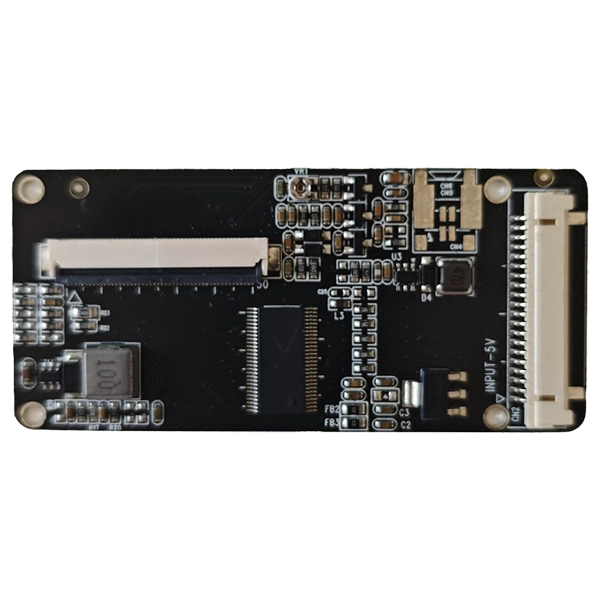

Et LVDS til TTL-signalkonverteringskort fungerer som en mellemliggende grænsefladeenhed mellem en LVDS-udgangskilde og et TTL-indgangsdisplaypanel. Kortet modtager højhastigheds differentielle LVDS-signaler, behandler dataene gennem et internt konverteringskredsløb og udsender parallelle TTL/RGB-signaler, der er kompatible med LCD-panelet.
Konverteringsprocessen omfatter normalt flere nøglefaser:
| Bearbejdningsstadiet | Fungere |
|---|---|
| LVDS-signalmodtagelse | Modtager differentielle billedsignaler fra værtscontrolleren eller industricomputeren. |
| Signalafkodning | Konverterer LVDS-serialiserede data til parallelle RGB-displaydata. |
| Timing justering | Matcher LCD-tidskrav, herunder ur, synkronisering og datasignaler. |
| TTL udgangstransmission | Sender konverterede RGB-signaler til TTL-kompatible TFT LCD-paneler. |
Et korrekt designet konverteringskort skal bevare signalintegriteten gennem hele processen. Dårligt konverteringsdesign kan forårsage problemer såsom billedflimmer, forkerte farver, ustabilt skærmoutput eller fuldstændig kommunikationsfejl.
SKY-TDM udvikler industrielle displayløsninger, herunder LVDS til TTL signalkonverteringskort, der fokuserer på stabil transmission, optimeret kredsløbsdesign og kompatibilitet med forskellige TFT LCD-applikationer.
Mange udstyrsproducenter står over for vanskeligheder, når de opgraderer eksisterende produkter eller udskifter udgåede LCD-moduler. Fuldstændig redesign af hardwaresystemet kan kræve betydelige tekniske ressourcer og øge udviklingsomkostningerne.
Et LVDS til TTL-signalkonverteringskort hjælper med at løse disse almindelige problemer:
For OEM-producenter, producenter af medicinsk udstyr, automationsvirksomheder og udviklere af indlejrede systemer giver grænsefladekonverteringsteknologi en praktisk metode til at forlænge produktets livscyklusser, samtidig med at pålidelig skærmydeevne opretholdes.
| Feature | Teknisk fordel |
|---|---|
| Industrielt printdesign | Forbedrer holdbarhed og stabilitet til langtidsdrift. |
| Høj signalintegritet | Reducerer billedforvrængning og transmissionsfejl. |
| EMC optimering | Minimerer elektromagnetisk interferens i industrielle miljøer. |
| Fleksibel grænsefladesupport | Understøtter forskellige LCD-panelkrav. |
| Mulighed for tilpasset udvikling | Tillader justering af stik, firmware og elektriske parametre. |
Industrielle miljøer kræver ofte, at displaykomponenter fungerer kontinuerligt under temperaturændringer, elektrisk støj og mekaniske vibrationer. Derfor skal ombygningstavler designes ud over grundlæggende forbrugerkrav.
SKY-TDM fokuserer på skærmløsninger i industriel kvalitet med tilpasningsmuligheder til forskellige LCD-grænseflader, opløsninger, konnektorkonfigurationer og applikationskrav.
Efterspørgslen efter pålidelige displaykommunikationsløsninger fortsætter med at vokse på tværs af forskellige brancher. Efterhånden som udstyrsproducenter opgraderer deres produkter, bliver behovet for at forbinde moderne controllere med eksisterende LCD-moduler stadig vigtigere. Et LVDS til TTL-signalkonverteringskort giver den fleksibilitet, der kræves til mange industrielle skærmapplikationer.
Følgende industrier drager almindeligvis fordel af denne teknologi:
| Ansøgningsfelt | Visningskrav | Rolle af LVDS til TTL Conversion Board |
|---|---|---|
| Industrielt automationsudstyr | Stabil skærmoutput, lange arbejdstider, høj pålidelighed | Forbinder industrielle controllere med TTL-baserede operatørdisplays |
| Medicinsk udstyr | Klar billedkvalitet og ensartet ydeevne | Understøtter skærmopgraderinger uden at ændre det komplette systemdesign |
| Transportsystemer | Modstandsdygtighed over for vibrationer og miljøinterferens | Vedligeholder pålidelig kommunikation mellem kontrolenheder og skærme |
| Indlejrede systemer | Kompakt design og fleksibel integration | Giver grænsefladekompatibilitet mellem forskellige hardwareplatforme |
| Selvbetjeningsterminaler | Kontinuerlig drift og brugervenlige grænseflader | Tillader effektiv skærmudskiftning og vedligeholdelse |
For udstyrsproducenter er udskiftning af skærm ikke altid så let som at vælge et nyt LCD-panel. Forskellige paneler kan have forskellige signalformater, pindefinitioner, timingparametre og spændingskrav. Et konverteringskort fungerer som en bro mellem forskellige teknologier og hjælper ingeniører med at undgå unødvendigt redesignarbejde.
I industrielle automationsprojekter, for eksempel, kan en controller allerede levere LVDS-output, mens den valgte TFT-skærm kræver TTL-input. I stedet for at ændre controllerhardwaren kan ingeniører integrere et LVDS til TTL signalkonverteringskort for at opnå kompatibilitet hurtigt og effektivt.
Valg af den korrekte konverteringstavle kræver omhyggelig vurdering af tekniske specifikationer. En passende løsning bør ikke kun konvertere signaler, men også sikre langsigtet pålidelighed og kompatibilitet med hele displaysystemet.
Følgende faktorer bør overvejes inden køb:
| Udvælgelsesfaktor | Vigtige overvejelser |
|---|---|
| LCD-panelkompatibilitet | Bekræft den understøttede LCD-model, opløsning, interfacetype og signalformat. |
| Indgangssignaltype | Tjek LVDS-kanalkonfiguration, spændingsniveau og transmissionskrav. |
| Output Interface | Sørg for, at TTL/RGB-udgangen matcher LCD-panelets stikdefinition. |
| Strømkrav | Bekræft specifikationerne for driftsspænding og strømforbrug. |
| Miljøforhold | Overvej temperaturområde, vibrationsmodstand og anvendelsesmiljø. |
| Support til tilpasning | Vælg leverandører, der er i stand til at tilpasse hardware- og softwareparametre. |
En almindelig fejl under systemintegration er at vælge et konverteringskort udelukkende baseret på stikkets udseende. To skærme kan bruge lignende stik, men har helt forskellige elektriske egenskaber. Forkert matchning kan føre til ustabile billeder, unormale farver eller hardwareskade.
Professionelle leverandører såsom SKY-TDM yder teknisk support for at hjælpe kunder med at identificere passende konverteringsløsninger i henhold til deres displayspecifikationer og projektkrav.
Ved design eller opgradering af et skærmsystem kan ingeniører overveje, om de skal tilslutte controlleren direkte til et kompatibelt LCD-panel eller bruge en signalkonverteringsløsning. At forstå forskellene hjælper producenterne med at træffe bedre beslutninger.
| Sammenligningselement | Direkte LCD-tilslutning | LVDS til TTL signalkonverteringskort |
|---|---|---|
| Hardwarefleksibilitet | Begrænset til matchende grænsefladetyper | Understøtter forbindelse mellem forskellige grænseflader |
| Produktopgradering | Kan kræve udskiftning af controller | Tillader eksisterende hardware at fortsætte med at fungere |
| Udviklingsomkostninger | Højere, når redesign er påkrævet | Lavere, fordi eksisterende systemer kan genbruges |
| Ingeniørtid | Længere udviklingscyklus | Hurtigere integrationsproces |
| Anvendelsesområde | Velegnet til nye matchende systemer | Ideel til opgraderinger og skræddersyede projekter |
For nye produkter med fuldt afstemte komponenter kan direkte tilslutning være en passende mulighed. Til udstyrsopgraderinger, udskiftningsprojekter og skræddersyede industrielle applikationer tilbyder et LVDS til TTL signalkonverteringskort større fleksibilitet.
Denne teknologi er især værdifuld, når producenter skal vedligeholde eksisterende produktstrukturer og samtidig forbedre skærmydeevnen eller forlænge udstyrets levetid.
Et LVDS til TTL-signalkonverteringskort er en elektronisk grænsefladeenhed, der konverterer LVDS-displaysignaler til TTL/RGB-signaler. Det gør det muligt for LVDS-outputcontrollere at kommunikere med TTL-kompatible LCD-paneler.
Industrielt udstyr bruger ofte forskellige generationer af displayteknologi. Konverteringskort løser kompatibilitetsproblemer mellem controllere og LCD-paneler, reducerer krav til redesign og forbedrer systemfleksibilitet.
Nej. Forskellige LCD-paneler har forskellige opløsninger, timingparametre, stikdefinitioner og elektriske krav. Et passende konverteringskort skal matche den specifikke displaymodel og systemspecifikationer.
Forkert matchning kan resultere i skærmflimmer, manglende farver, unormal billedvisning, ustabil drift eller mulig beskadigelse af tilsluttede komponenter. Korrekt teknisk verifikation er afgørende før installation.
Ja. SKY-TDM understøtter skræddersyede industrielle skærmløsninger i henhold til kundens krav, herunder interfacekonfiguration, LCD-kompatibilitet og applikationsspecifikke justeringer.
Denne teknologi er meget udbredt i industriel automation, medicinsk udstyr, transportsystemer, indlejrede enheder, kontrolpaneler og andre applikationer, der kræver pålidelig skærmintegration.
Et LVDS til TTL-signalkonverteringskort spiller en vigtig rolle i løsningen af skærmkompatibilitetsudfordringer i moderne industrielle systemer. Ved at konvertere LVDS-signaler til TTL-udgange giver det producenterne mulighed for at forbinde forskellige generationer af hardware, forenkle produktopgraderinger, reducere udviklingsomkostninger og forbedre systemfleksibiliteten.
For ingeniører, der arbejder med industrielt udstyr, kræver valg af den korrekte konverteringsløsning omhyggelig overvejelse af LCD-specifikationer, signalkompatibilitet, driftsmiljø og tilpasningskrav. Et pålideligt konverteringskort skal give stabil transmission, stærk kompatibilitet og langsigtet ydeevne.
SKY-TDMhar specialiseret sig i industrielle displayløsninger og leverer pålidelige LVDS til TTL Signal Conversion Board-produkter designet til forskellige applikationskrav. Med professionel teknisk erfaring og tilpassede supportmuligheder hjælper SKY-TDM kunder med at opnå effektiv og stabil skærmintegration.
Hvis du leder efter en pålidelig LVDS til TTL Signal Conversion Board-løsning til dit industrielle displayprojekt, kan SKY-TDM yde professionel assistance og tilpassede muligheder. Behagekontakt osi dag for at diskutere dine krav og finde den rigtige skærmkonverteringsløsning til din applikation.
