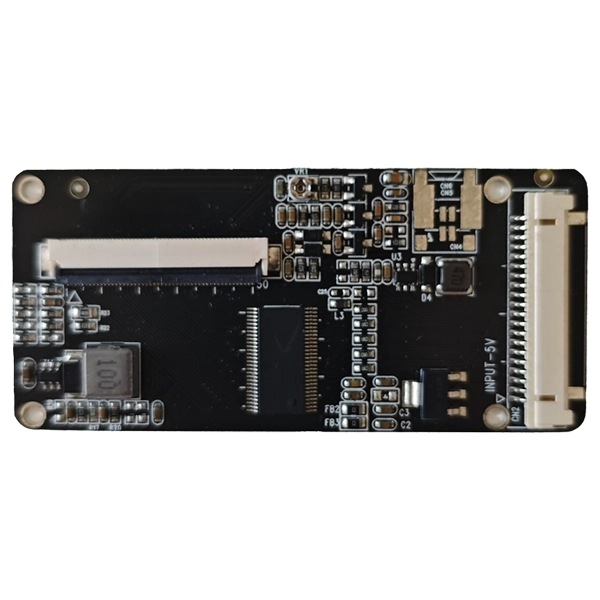

LVDS til TTL signalkonverteringskort

Da industrielle LCD-paneler fortsætter med at udvikle sig, kræver mange indlejrede systemer pålidelig signalkonvertering mellem forskellige skærmgrænseflader. SKY-TDM'erLVDS til TTL signalkonverteringskortleverer en professionel løsning til ingeniører, der har brug for at drive TTL/RGB TFT LCD-paneler via LVDS-udgange og samtidig opretholde fremragende billedkvalitet og systemstabilitet, alt imens de samlede omkostninger reduceres.

Dette konverterkort er designet specielt til industrielle miljøer og integrerer højeffektiv strømstyring, optimeret printkortlayout og komponenter i industriel kvalitet for at sikre stabil drift under krævende forhold. Sammenlignet med alternativer i forbrugerkvalitet tilbyder den overlegen EMC-ydelse (elektromagnetisk kompatibilitet), lavere EMI-emissioner (elektromagnetisk interferens), en længere driftslevetid og højere kompatibilitet med industrielle LCD-moduler.

Uanset om du integrerer en ny LCD i eksisterende udstyr eller opgraderer ældre systemer, forkorter dette kort udviklingstiden effektivt og strømliner systemintegration.

Designet til langsigtet industriel pålidelighed

I modsætning til standard udviklingskort er dette LVDS til TTL signalkonverteringskort blevet optimeret til kontinuerlig drift i industrielle miljøer.

Det omfatter:

- PCB-design i industriel kvalitet

- Stabil LVDS-inputarkitektur

- TTL/RGB 50-pin LCD-udgang

- Støjsvag strømforsyningsdesign

- Højeffektiv LED-baggrundsbelysningsdriver

- Justerbar VCOM spænding

- Fremragende EMC-ydelse

- Lavt strømforbrug

- Højhastighedssignalintegritet

- Komponenter med lang levetid

Det kompakte mekaniske design gør den også velegnet til indlejrede produkter, hvor installationspladsen er begrænset.

Nøglefunktioner

Signalstabilitet på industriniveau

Omhyggeligt optimeret differentiel routing minimerer signalforvrængning og sikrer stabil billedtransmission.

Fremragende EMC-ydelse

PCB-layoutet og strømdesignet reducerer elektromagnetisk interferens, hvilket gør certificering lettere for industrielt udstyr.

Høj kompatibilitet

Understøtter en lang række industrielle TFT LCD-paneler, der bruger TTL/RGB 50-bens interfaces.

Effektiv strømstyring

Integrerede højeffektive strømkredsløb reducerer varmeudviklingen og forbedrer den overordnede pålidelighed.

Justerbart VCOM-kredsløb

Giver ingeniører mulighed for at finjustere skærmydelsen til forskellige LCD-paneler.

Stabil LED-baggrundsbelysning driver

Giver ensartet lysstyrke med fremragende langtidsstabilitet.

Nem systemintegration

Standardstik forenkler installationen og forkorter produktudviklingscyklusser.

Typiske specifikationer

TTL FFC 50 PIN T-CON Interface

HRS DF14-20/DF19-20 LVDS Interface

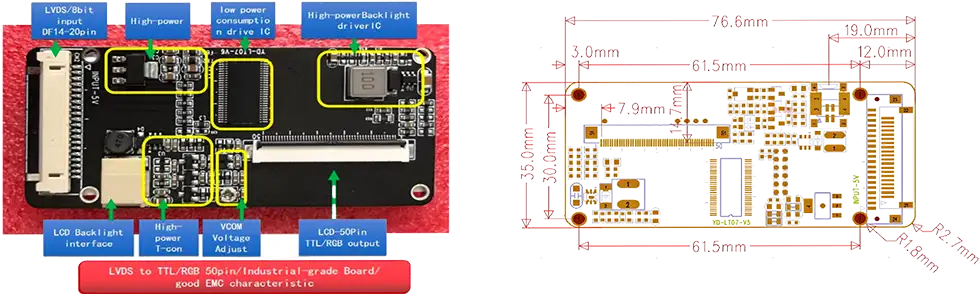

Dimensioner

Ansøgninger

Dette board er skræddersyet til industrielle applikationer og er særdeles velegnet til krævende industrielle miljøer, såsom industrielle HMI'er, industrielt udstyr, lotterimaskiner og medicinsk udstyr.

I øjeblikket understøtter dette produkt specifikke grænsefladesignaler. Hvis du har brug for forskellige grænsefladesignaler, bedes du angive LCD-grænsefladespecifikationerne, og vi vil redesigne kortet i overensstemmelse hermed, så det opfylder dine behov.

Hvornår skal du bruge dette kort vs. direkte LVDS-panelforbindelse

Hvornår har du brug for denne konverteringstavle?

De fleste industrielle LCD-paneler bruger i dag LVDS- eller eDP-grænseflader. Mange ældre udstyrsdesigns og visse specialiserede displaymoduler kræver dog stadig TTL/RGB-signaler (parallelle RGB). Her er, hvornår du har brug for denne tavle:

Brug dette board hvis:

- Dit system udsender LVDS-signaler, men dit LCD-panel kræver TTL/RGB-input

- Du har et ældre skærmpanel med en 50-bens TTL-grænseflade

- Du opgraderer et system, men beholder et eksisterende TTL-panel

- Du skal teste eller validere TTL-paneler ved hjælp af LVDS-signalkilder

Direkte LVDS-forbindelse er tilstrækkelig, hvis:

- Både din kilde og dit panel bruger LVDS (ingen konvertering nødvendig)

- Dit panel har eDP- eller HDMI-indgange

- Du designer et nyt system med moderne interfacepaneler

Dette kort er specielt designet til konverteringsscenariet --- gør det muligt for ingeniører at genbruge eksisterende TTL-paneler med nyere LVDS-udstyrede industrielle computere eller indlejrede controllere.

Tekniske fordele

Vi løser de virkelige udfordringer, OEM-kunder står over for under LCD-integration. Ved at understøtte konverteringen mellem forskellige LVDS-outputkilder og specifikke 50-bens TTL LCD-paneler eliminerer vi behovet for systemredesign. Kortet har en uafhængig strømarkitektur, der minimerer spændingsudsving for at forbedre den overordnede produktstabilitet, mens PCB-routing i industriel kvalitet forbedrer EMC-ydeevnen betydeligt og reducerer systeminterferens. Desuden tilbyder vi omfattende tilpasning; Angiv blot dine krav til grænsefladedefinitioner, stiktyper og monteringshulpositioner, og vi vil levere et komplet design, der passer perfekt til dit udstyr.

Hvorfor vælge USA

At vælge os betyder mere end blot at købe et LVDS til TTL Signal Conversion Board --- du samarbejder med en erfaren ingeniør allieret inden for industriel skærmintegration.

Vi leverer omfattende, one-stop-løsninger, der inkluderer OEM & ODM tilpasset udvikling, LCD-kompatibilitetsevaluering, kabeltilpasning, firmwareoptimering, small-batch prototyping, masseproduktionskapaciteter, streng kvalitetsinspektion og langsigtet produkttilgængelighed. Vores alt-i-en tilgang hjælper med at eliminere de unødvendige kvalitetsrisici, der ofte er forbundet med indkøb fra flere leverandører.

FAQ

Q1: Hvilke LCD-paneler er kompatible med dette LVDS til TTL-signalkonverteringskort?

A: Kortet har omfattende understøttelse af 50-bens TTL/RGB LCD-paneler med samme pinout-definition.

Q2: Kan stikket tilpasses?

A: Ja. Stiktypen, bentildelingen, kabellængden og grænsefladedefinitionen kan alle tilpasses fuldt ud.

Spørgsmål 3: Støtter bestyrelsen forskellige beslutninger?

A: Ja. Vi leverer tilsvarende firmware- og hardwarekonfigurationer skræddersyet til forskellige LCD-opløsninger og tidskrav.

Q4: Er dette produkt velegnet til industrielle miljøer?

A: Absolut. Designet med komponenter af industriel kvalitet og optimeret til EMC-ydelse (elektromagnetisk kompatibilitet) er dette kort bygget til kontinuerlig og stabil drift.

Q5: Kan du levere matchende LVDS-kabler?

A: Ja. Vi tilbyder komplette kabelsamlinger, inklusive LVDS-kabler, baggrundsbelysningskabler, strømkabler og brugerdefinerede seler.

Q6: Yder du teknisk support?

A: Ja. Vores ingeniørteam er til rådighed for at hjælpe dig med LCD-kompatibilitetsevaluering, grænsefladefejlfinding og systemintegration.

Q7: Hvad er den typiske leveringstid?

A: Standardmodeller har typisk en leveringstid på 2 til 3 uger. For skræddersyede projekter afhænger leveringstiden af ​​designets kompleksitet.

Q8: Er prøveevaluering tilgængelig?

A: Ja. Vi opfordrer stærkt til prøveordrer til teknisk verifikation før masseproduktion.

Q9: Tilbyder du langsigtede forsyningsgarantier?

A: Ja. Til industrielle projekter understøtter vi lange produktlivscyklusser og tilbyder langsigtet forsyningsplanlægning, når det er muligt.

Q10: Kan dette kort understøtte både enkelt-kanals og dual-channel LVDS-input?

A: Standardversionen understøtter enkeltkanals LVDS-input (8-bit). For dual-channel LVDS input krav kan vi tilpasse printdesignet baseret på din specifikke LCD-panel timing og stik specifikationer. Angiv venligst dit panelmodelnummer eller grænsefladedefinition til evaluering.
