LCD-moduler + LCD-driverkort + berøringspaneler + forskellige kabler + mekaniske strukturelle komponenter
Denne omfattende integration er blevet et væsentligt krav for skræddersyede projekter, hvilket markerer et skift væk fra den traditionelle afhængighed af selvstændige LCD-moduler. Tidligere krævede de fleste projekter kun individuelle komponenter, såsom separate berøringspaneler eller selvstændige LCD-moduler. Men efterhånden som industrien udvikler sig, er ressourceintegration blevet en afgørende faktor i projektinitiering.
Når disse komponenter hentes og samles fra forskellige leverandører, opstår der ofte problemer såsom komponentkompatibilitet, internt rumlayout og monteringsprocesser, hvilket fører til produktuoverensstemmelser. Dette er en unik udfordring, der ligger i skræddersyede projekter.
SKY-TDM's produkter er primært designet til at imødekomme behovene for skræddersyede projekter inden for industrielle, medicinske, selvbetjente kiosker og jernbanetransitapplikationer. Vi leverer integrerede berørings- og displayløsninger for at løse kompatibilitets- og matchningsproblemer gennem hele projektets livscyklus.
Dette er en 21,5-tommer LCD-skærm med berøringsfunktionalitet, der integrerer LCD-modulet, PCAP kapacitive berøringspanel og driverkortsystem i en enkelt skærmarkitektur. Kunder behøver kun at levere en 12V DC-strømforsyning og et HDMI-indgangssignal for at implementere det i deres udstyr, hvilket eliminerer behovet for et eksternt driverkort.
Nøglefunktioner:
· 21,5-tommer skærmstørrelse
· 1920 x 1080 Full HD opløsning
· PCAP 10-punkts kapacitiv berøring

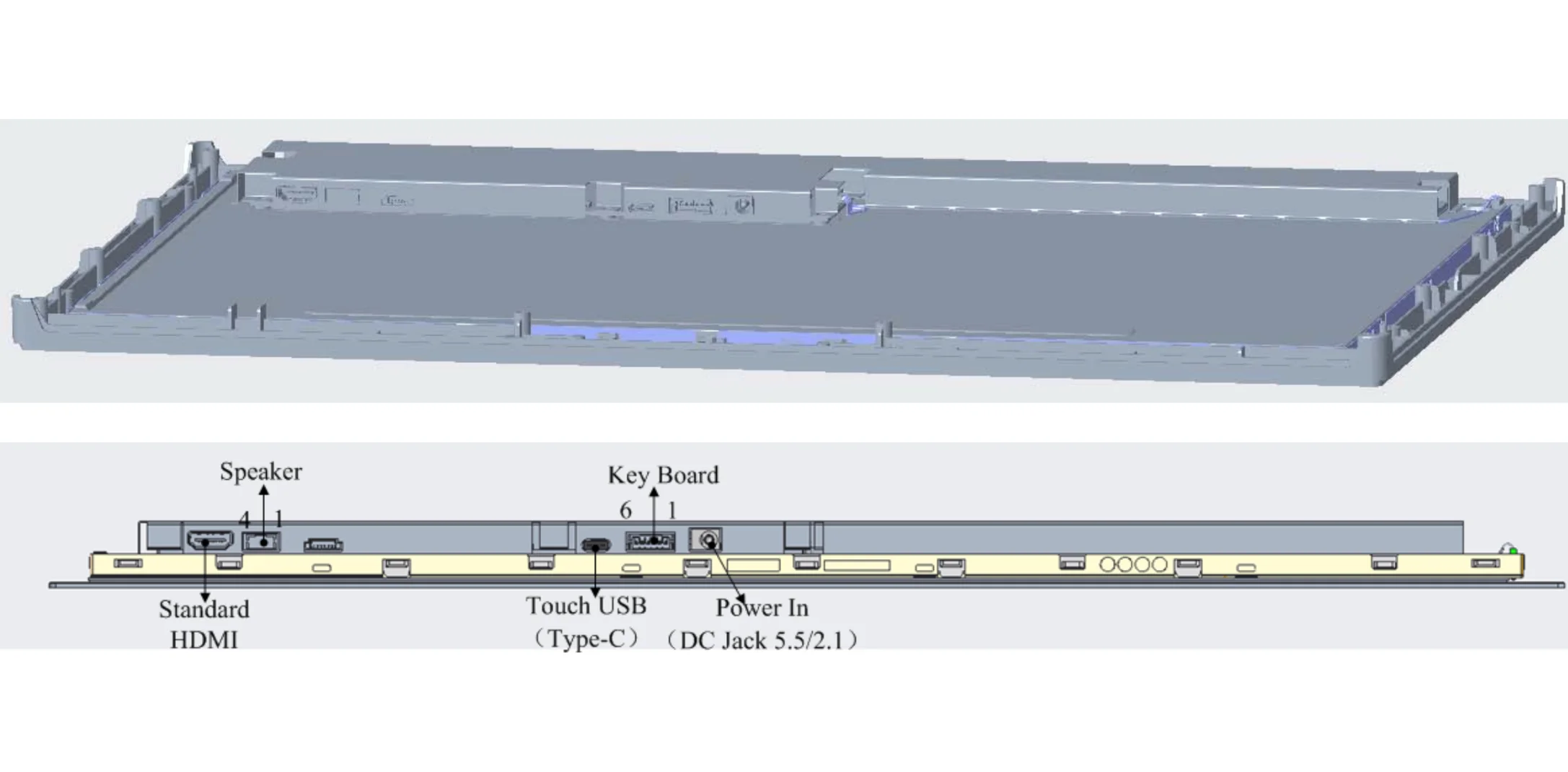

· HDMI video input interface
· USB Type-C touch-interface
· Valgfri AG (Anti-Glare) & AF (Anti-Fingerprint) overfladebehandling
· Indbygget højttaler

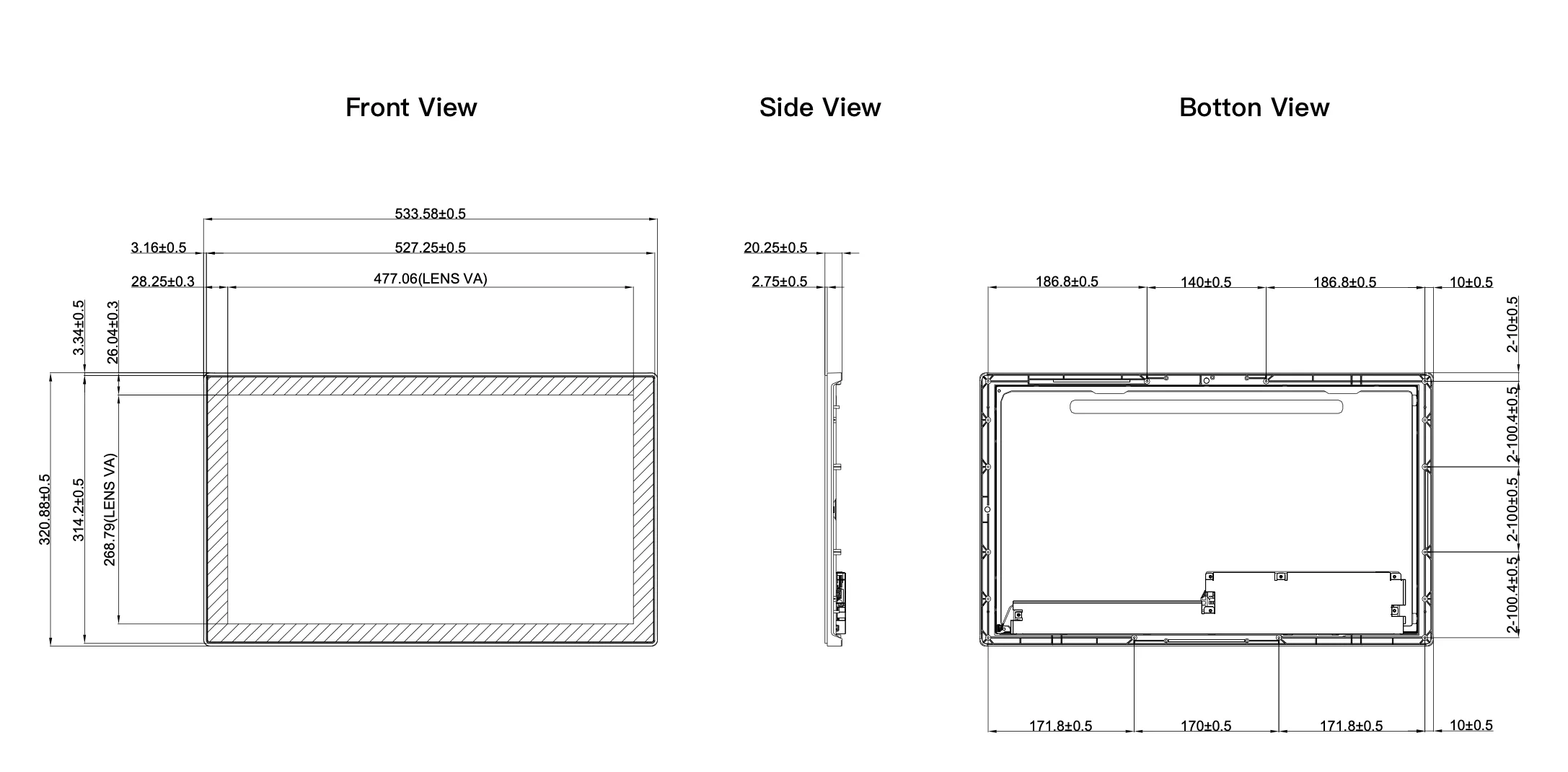

Den har et typisk strømforbrug på 26,26 W, med samlede produktdimensioner på 533,58 x 320,88 x 20,25 mm.
Kerneformålet med integration er at reducere antallet af selvstændige komponenter og forenkle installationen af skærmarkitekturen.
Integrerede skærme kan potentielt sænke de samlede systemomkostninger. De hjælper med at forbedre komponentindkøbseffektiviteten, reducere behovet for kabler og stik, strømline montageprocesser, reducere ingeniørkoordineringsindsatsen og forkorte skærmsystemintegrationstid. Disse forbedringer reducerer effektivt skjulte lønomkostninger. Den faktiske omkostningsreduktion afhænger dog af den originale skærmarkitektur, produktionsvolumen og tilpasningskrav.
Ja, det skaber flere muligheder for kompakt mekanisk design. Når selvstændige skærmdriverkort skal installeres bag eller ved siden af et LCD-panel, skal der reserveres ekstra plads til printet og kabler.
Ved direkte at integrere de relevante elektroniske skærmkomponenter i skærmarkitekturen er der ikke behov for at allokere plads til driverkortet og tilhørende kabler.
Denne pladsoptimering er særligt praktisk til selvbetjeningsterminaler, hvor skærmen typisk er monteret direkte foran på skabet.

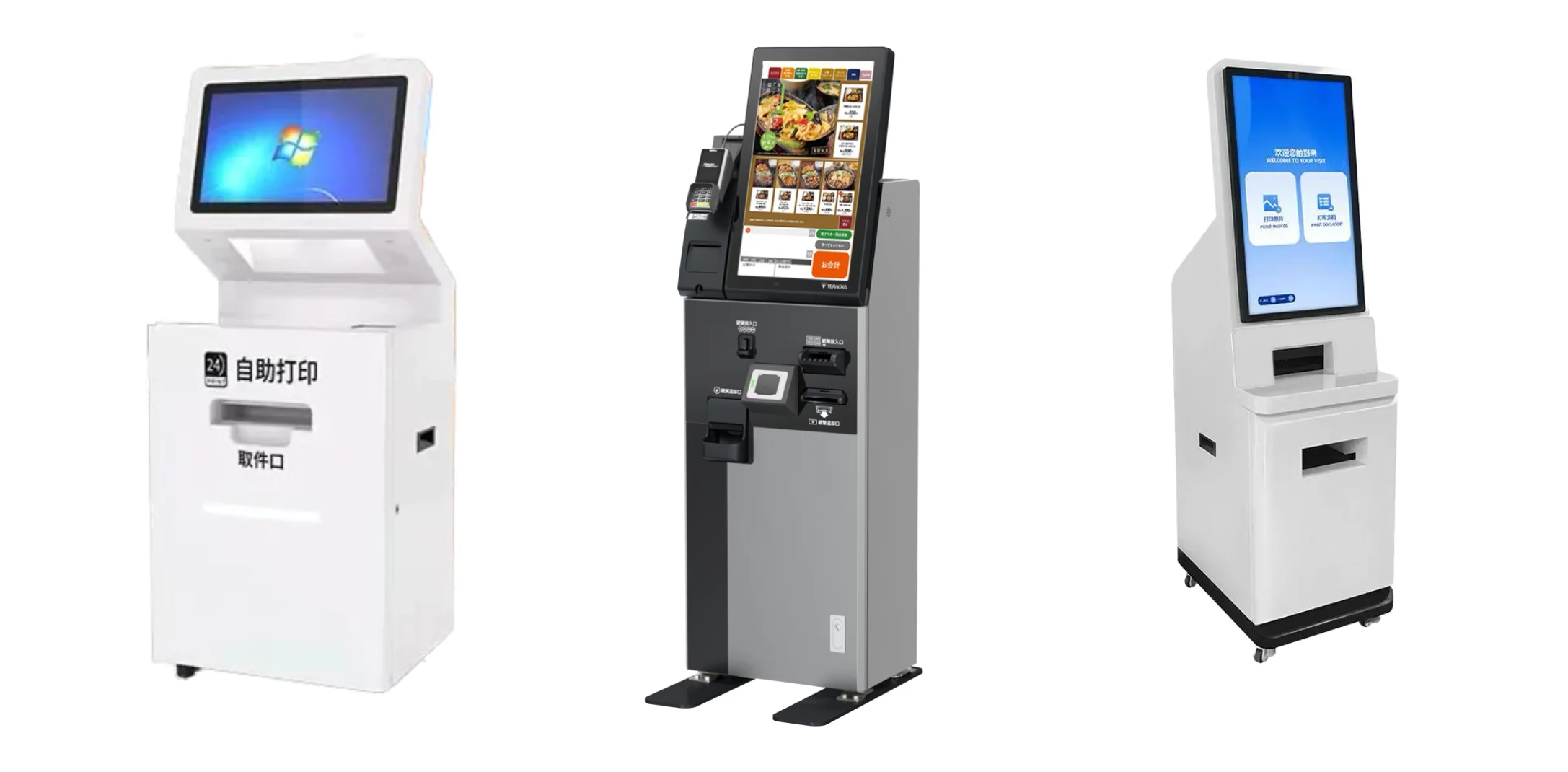

Selvbetjeningsterminaler er det mest repræsentative applikationsscenarie for "Touch + Display Integration".
En 21,5-tommer Full HD-berøringsskærm giver rigeligt visningsområde til problemfrit at præsentere hele brugerflowet: Menuvisning → Produktvalg → Ordrebekræftelse → Betaling og afregning → Kvitteringsudskrivning.
Det samme skærmdesignkoncept kan anvendes på andet selvbetjeningsudstyr:
· Selvbestillingskiosker: Store berøringsskærme giver brugerne mulighed for fuldt ud at gennemse produkter, administrere ordrer og gennemføre transaktioner uden hjælp fra personalet.
· Betalingsterminaler: Displayet kan konsolidere betjeningsinstruktioner, transaktionsoplysninger og berøringsinteraktioner i en enkelt, brugervendt grænseflade.
· Automater: Berøringsgrænsefladen kan bruges til at fremvise produktinformation, salgsfremmende indhold, produktvalg og betalingsvejledning.
· Ticketing & check-in terminaler: Interaktive displays kan guide brugerne gennem destinationsvalg, reservationsforespørgsler, billetudskrivning eller check-in procedurer.
· Selvbetjeningsprintere: Berøringsskærmen kan lette dokumentvalg, forhåndsvisning af indhold, indstillinger for udskriftsmuligheder og betalingsfunktioner.
En af de vigtigste udfordringer i udviklingen af berøringsskærmsudstyr er at sikre, at berøringspanelet, LCD-modulet, driverkortcontrolleren og den mekaniske struktur arbejder sømløst sammen.
Denne integrerede tilgang er særligt velegnet til producenter af masseproduceret udstyr. I sådanne tilfælde er visningskonsistens, installationseffektivitet og forsyningskædekoordinering af afgørende betydning. Tager vi vores 21,5-tommer produkt som et eksempel, demonstrerer det, hvordan LCD, berøringspanel og driverelektronik kan integreres i en enkelt skærmmodularkitektur. Den opfylder også krav til pålidelighed under forskellige forhold, herunder temperatur, vibrationer, termisk stød, power cycling og ESD.
For OEM-kunder repræsenterer dette samarbejdende produktdesign den ultimative løsning. Det betyder, at hele displayløsningen fra begyndelsen er designet som en integreret del af udstyret, frem for at blive behandlet som en isoleret LCD-komponent.
Kontakt venligstSKY-TDM. Vores team vil hjælpe med evalueringen og levere den ideelle integrerede skærmløsning (LCD + Driver Board + Touch Panel) skræddersyet til dit projekt.
