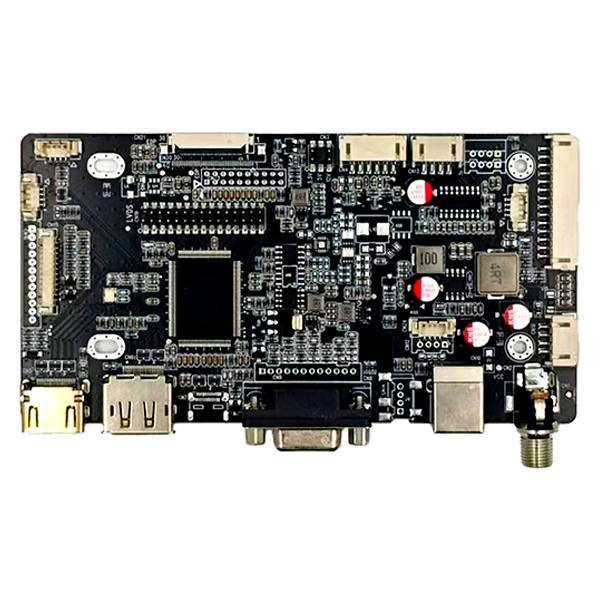

SKY-TDMudviklerHDMI og DP og VGA og Type C til LVDS EDP Interface AD Boardat hjælpe OEM'er, systemintegratorer og industrielt udstyrsproducenter med at forbinde flere videokilder med LVDS eller eDP LCD-paneler gennem én fleksibel skærmcontroller. Ved at kombinere HDMI-, DisplayPort-, VGA- og USB Type-C-indgange med flere LCD-outputkonfigurationer kan kortet reducere hardwarekompleksiteten, mens det understøtter krævende indlejrede skærmapplikationer.
Moderne industrielle skærmsystemer skal ofte arbejde med forskellige værtscomputere, grafiske grænseflader og LCD-paneler. Brug af en separat controller til hver grænseflade kan øge ingeniørarbejdet, lagerkravene og integrationstiden. Et multi-interface LCD-driverkort giver en mere praktisk tilgang ved at kombinere flere videoindgange og displayudgange inden for et printkort i industriel kvalitet.
HDMI-, DP-, VGA- og Type-C-grænsefladekonfigurationen understøtter en bred vifte af værtsplatforme, mens LVDS- og eDP-udgange gør controlleren velegnet til forskellige TFT LCD-arkitekturer. Tavlen understøtter konfigurerbar panelspænding, baggrundsbelysning, industrielle driftstemperaturer og OEM/ODM-ingeniørtjenester, hvilket gør det velegnet til industrielle HMI'er, CNC-udstyr, medicinsk udstyr, kiosker, maskinsynssystemer og indlejrede skærme.
Indholdsfortegnelse
Hvorfor har industrielle skærme brug for flere videogrænseflader?
Hvordan forbinder controllerkortet forskellige skærmgrænseflader?
Hvad er de vigtigste funktioner i Interface AD Board?
Hvad er de vigtigste tekniske specifikationer?
Hvor kan denne skærmcontroller bruges?
Hvordan forbedrer OEM & ODM Support skærmintegration?
Hvordan skal ingeniører vælge den rigtige skærmcontroller?
Hvorfor har industrielle skærme brug for flere videogrænseflader?
Industrielle displayprojekter følger sjældent en enkelt hardwarearkitektur. En maskine kan bruge en industriel computer med DisplayPort, en anden kan stole på HDMI, mens ældre udstyr stadig kan bruge VGA. På skærmsiden kan LCD-modulet bruge LVDS eller eDP afhængigt af dets generation, opløsning, størrelse og design.
Dette skaber en fælles ingeniørudfordring: videokilden og LCD-panelet bruger ikke nødvendigvis den samme grænsefladestandard. Uden en fleksibel controller kan ingeniører have brug for forskellige konverteringskort til forskellige projekter.
En multi-input skærmcontroller kan forenkle denne arkitektur ved at understøtte:
- HDMI-videokilder til almindelige digitale værtssystemer.
- DisplayPort til moderne industrielle computere og indlejrede platforme.
- VGA til ældre computere og udstyrsopgraderinger.
- USB Type-C med DP Alt Mode til kompatible kompakte computerplatforme.
- LVDS-udgange til kompatible industrielle TFT LCD-paneler.
- eDP-udgange til nyere højtydende LCD-arkitekturer.
For OEM-projekter kan denne fleksibilitet hjælpe med at reducere behovet for at redesigne displayelektronikken, hver gang værtsplatformen ændres.
Hvordan forbinder controllerkortet forskellige skærmgrænseflader?
Den grundlæggende rolle for en LCD-driver eller AD-kort er at modtage videoinformation fra en værtsenhed, behandle signalet og levere et passende displaysignal til det valgte LCD-panel. Grænsefladen på værtssiden og grænsefladen på panelsiden behøver ikke at være identiske.
I denne konfiguration fungerer HDMI, DP, VGA og Type-C som videoindgangsmuligheder. Controlleren behandler disse signaler og leverer LVDS- eller eDP-output i henhold til den tilsluttede panelarkitektur.
Kortet understøtter dual-channel 8-bit LVDS og adskillige eDP-konfigurationer, herunder 20-bens, 30-bens og 40-bens FPC-muligheder. Dette gør panelkompatibilitet til en vigtig del af systemintegration. Ingeniører bør verificere LCD-modellen, opløsning, interfacetype, pindefinition, panelspænding, krav til baggrundslys og firmwarekonfiguration før produktion.
For eksempel kan en systemintegrator, der opgraderer en ældre VGA-baseret industrimaskine, potentielt bevare den eksisterende LCD-arkitektur, mens han bruger en controller, der accepterer VGA-input. Omvendt kan et nyt indlejret system bruge HDMI, DP eller kompatibel Type-C-input, mens du kører et eDP-panel.
Hvad er de vigtigste funktioner i Interface AD Board?
1. Flere videoinputindstillinger
Kortet kombinerer HDMI, DisplayPort, VGA og USB Type-C videoindgange. Denne multi-interface arkitektur giver udstyrsudviklere mere frihed, når de skal vælge industrielle computere, indlejrede kort og værtsenheder.
2. LVDS- og eDP-skærmkompatibilitet
Understøttelse af både LVDS og eDP gør controlleren velegnet til forskellige generationer af TFT LCD-teknologi. De tilgængelige konfigurationer inkluderer dual-channel 8-bit LVDS samt 20-pin, 30-pin og 40-pin eDP interfaces.
3. Fleksibel strømkonfiguration
Controlleren understøtter panelspændingsmuligheder på 3,3V, 5V og 12V. Udgangsmuligheder for baggrundsbelysning omfatter 5V, 12V og 24V. Denne fleksibilitet er nyttig, når der skal integreres LCD-moduler med forskellige elektriske krav.
4. Industriel driftsevne
Det specificerede driftstemperaturområde er -20°C til 80°C. Designet inkorporerer også komponenter i industriel kvalitet, lav-ripple power design og forbedret ESD-beskyttelse til krævende udstyrsmiljøer.
5. Billedbehandling og udvidelsesfunktioner
Produktinformationen specificerer indbygget DDR-hukommelse, FRC-behandling og 180° billedrotation. Disse funktioner kan være værdifulde i indlejrede displays, hvor billedorientering og displaybehandling skal tilpasses den fysiske installation.
Hvad er de vigtigste tekniske specifikationer?
Følgende tabel opsummerer de primære specifikationer, der er tilgængelige for denne multi-interface display controller:
| Punkt | Specifikation |
|---|---|
| Video input | HDMI, DisplayPort (DP), VGA, Type-C |
| Display output | LVDS og eDP |
| eDP-grænseflade | 20-benet / 30-benet / 40-benet FPC |
| LVDS udgang | Dual-channel 8-bit LVDS |
| Panelspænding | 3,3V / 5V / 12V |
| Baggrundslys udgang | 5V / 12V / 24V |
| Lydforstærker | 3W × 2 |
| Indgangsspænding | 8V-28V |
| Driftstemperatur | -20°C til 80°C |
Fordi LCD-paneler kan have forskellige pin-definitioner, selv når de bruger den samme generelle grænsefladestandard, bør ingeniører behandle specifikationerne som et udgangspunkt for kompatibilitetsverifikation i stedet for at antage, at hvert panel er direkte udskifteligt.
Hvor kan denne skærmcontroller bruges?
Kombinationen af flere videoindgange og LVDS/eDP-udgange gør denne type controller velegnet til en bred vifte af industrielle og indlejrede skærmapplikationer.
Industrielle HMI-terminaler
Menneske-maskine-grænseflader skal ofte fungere kontinuerligt, mens industrielle computere forbindes til TFT LCD-skærme. Fleksible videoinputmuligheder forenkler valg af hardwareplatform og udstyrsopgraderinger.
CNC maskingrænseflader
CNC-systemer kan bruge forskellige generationer af computerhardware. En multi-interface controller kan hjælpe med at forbinde ældre eller moderne videokilder med passende LCD-paneler.
Medicinsk udstyr displays
Medicinsk diagnose- og laboratorieudstyr kan kræve stabil skærmdrift og nøje afstemte LCD-konfigurationer. Panelkompatibilitetstest og tilpassede skærmparametre kan derfor være vigtige under integration.
Maskinsynssystemer
Maskinsynsudstyr kombinerer almindeligvis industrielle computere, kameraer, behandlingsenheder og operatørskærme. Fleksible videogrænseflader gør det muligt for display-undersystemet at rumme forskellige værtskonfigurationer.
Open-Frame skærme og kiosker
Selvbetjeningsterminaler, kiosker og skærme med åben ramme kan bruge forskellige LCD-størrelser og værtsplatforme. En konfigurerbar controller kan hjælpe producenter med at standardisere en del af deres skærmarkitektur på tværs af produktvarianter.
Hvordan forbedrer OEM & ODM Support skærmintegration?
At vælge et LCD-driverkort handler ikke kun om stiktypen. Succesfuld integration afhænger af, at controlleren matches med det nøjagtige LCD-panel og systemarkitektur.
For OEM- og ODM-projekter kan teknisk support omfatte:
- Verifikation af LCD-panelkompatibilitet.
- Firmware optimering og justering.
- EDID ændring.
- Indstilling af baggrundslysparameter.
- Brugerdefineret LVDS- og eDP-kabeldesign.
- PCB logo print til tilpasset udstyr.
- Panelspænding og baggrundsbelysningskrav matcher.
Disse tjenester kan være særligt værdifulde, når en kunde har brug for en skræddersyet skærmsamling frem for et generisk controllerkort. I stedet for at behandle LCD, driverkort, kabel og baggrundsbelysning som uafhængige komponenter, kan det komplette displaysystem vurderes som en integreret løsning.
For et skræddersyet projekt skal købere forberede LCD-modelnummeret, påkrævet videoinput, inputeffekt, krav til baggrundsbelysning, anslået årlig mængde og eventuelle firmware- eller OEM-krav før teknisk evaluering.
Hvordan skal ingeniører vælge den rigtige skærmcontroller?
Før køb af et controllerkort, bør ingeniører verificere flere tekniske parametre i stedet for at vælge et kort udelukkende i henhold til det eksterne stiks udseende.
- Bekræft LCD-grænsefladen.Bestem, om panelet bruger LVDS eller eDP, og identificer den nøjagtige stik- og benkonfiguration.
- Tjek panelspændingen.Kontroller, om LCD'en kræver 3,3V, 5V eller 12V.
- Bekræft baggrundsbelysningen.Bekræft den nødvendige baggrundslysspænding, aktiveringssignal og PWM-krav.
- Tjek videokilden.Identificer, om værten bruger HDMI, DP, VGA eller kompatibel Type-C DP Alt-tilstand.
- Bekræft opløsning og timing.Controllerens firmware skal være kompatibel med målpanelets skærmparametre.
- Evaluer driftsmiljøet.Temperatur, ESD, strømstabilitet og kontinuerlige driftskrav bør tages i betragtning for industrielt udstyr.
- Diskuter tilpasningskrav.Til OEM-produktion skal kabelkonfiguration, firmware, PCB-mærkning og paneltilpasning bekræftes før masseproduktion.
Denne tjekliste hjælper med at reducere kompatibilitetsproblemer under prototypetest og produktionsimplementering.
Ofte stillede spørgsmål
Q1: Understøtter kortet både LVDS og eDP LCD-paneler?
Ja. Controlleren er designet til at understøtte både LVDS og eDP TFT LCD-paneler. De tilgængelige konfigurationer inkluderer dual-channel 8-bit LVDS- og eDP-muligheder med 20-bens, 30-bens og 40-bens FPC-grænseflader.
Q2: Hvilke videoindgange understøttes?
Kortet understøtter HDMI, DisplayPort, VGA og USB Type-C videoindgang. Type-C-videodrift afhænger af værtsenheden, der understøtter den relevante DisplayPort Alt Mode-funktionalitet.
Q3: Hvilke panelspændinger er tilgængelige?
De specificerede panelspændingsmuligheder er 3,3V, 5V og 12V. Den passende indstilling skal vælges i henhold til specifikationerne for LCD-skærmen.
Q4: Kan controlleren tilpasses til et OEM-projekt?
Ja. Tilpasningsunderstøttelse kan omfatte LCD-kompatibilitetsverifikation, firmwareoptimering, EDID-modifikation, indstilling af baggrundslysparameter, tilpassede LVDS/eDP-kabler og print af PCB-logo.
Spørgsmål 5: Hvilke oplysninger skal gives, før du anmoder om et tilbud?
Det anbefales at angive LCD-panelmodellen, ønsket videoinput, indgangsspænding, krav til baggrundsbelysning, forventet årlig mængde og eventuelle OEM- eller firmwaretilpasningskrav. Disse detaljer gør det muligt for ingeniørteamet at evaluere kompatibilitet mere præcist.
Endelig takeaway
En fleksibel multi-interface display controller kan forenkle forbindelsen mellem moderne og ældre videokilder og forskellige generationer af industrielle TFT LCD-paneler. Med HDMI-, DisplayPort-, VGA- og Type-C-indgange kombineret med LVDS- og eDP-udgange kan løsningen understøtte en lang række industrielle HMI-, CNC-, medicinsk-, kiosk-, transport- og indlejrede skærmapplikationer. Den konfigurerbare panelstrøm, muligheder for baggrundsbelysning, industrielt temperaturområde og OEM/ODM-ingeniørtjenester understøtter yderligere tilpassede skærmprojekter.
Hvis du udvikler en industriel skærm, opgraderer et eksisterende LCD-system eller leder efter en pålidelig controllerløsning til OEM-produktion, skal du angive din LCD-model og grænsefladekrav til SKY-TDM.Kontakt osmed dine panelspecifikationer, applikationskrav og forventet antal for at diskutere kompatibilitet, tilpasningsmuligheder og en passende skærmcontrollerløsning til dit projekt.
