LVDS til EDP-konverterkort til industrielle LCD-skærme

Mange industrielle enheder fortsætter med at bruge pålidelige LVDS-grafiske controllere, mens nyere LCD-paneler i stigende grad anvender Embedded DisplayPort (eDP)-grænsefladen. Udskiftning af hele styreplatformen er ofte dyrt og tidskrævende. DeLVDS til EDP-konverterkort til industrielle LCD-skærmefra SKY-TDM giver en effektiv migrationsløsning ved at konvertere standard LVDS-videosignaler til eDP-output, hvilket giver OEM-producenter mulighed for at integrere moderne LCD-paneler uden at redesigne deres eksisterende hardwarearkitektur.

Dette kompakte konverterkort er designet specielt til industrielle applikationer og leverer stabil signaltransmission, fremragende kompatibilitet og langsigtet pålidelighed til automationsudstyr, medicinsk udstyr, transportsystemer, indlejrede computere og intelligente terminaler.

Moderniser eksisterende hardware uden at udskifte din controller

Mange industrielle produkter forbliver i drift i 10-15 år, mens LCD-teknologien udvikler sig meget hurtigere. Efterhånden som LVDS-paneler bliver mindre tilgængelige, og eDP-skærme bliver industristandarden, står producenterne over for stigende indkøbsudfordringer.

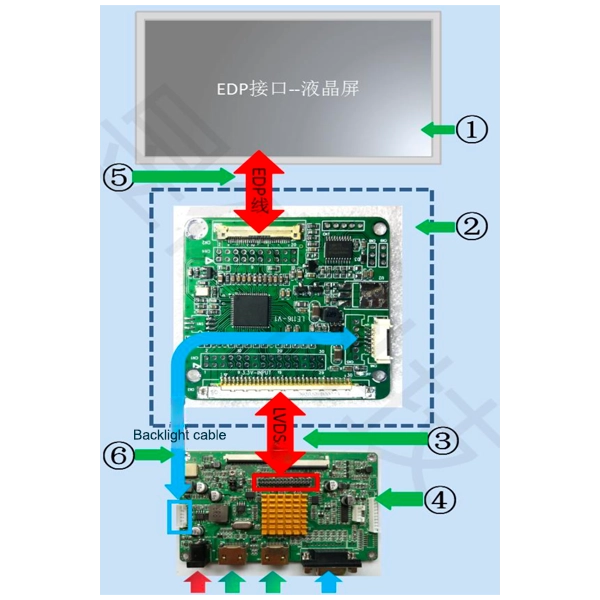

I stedet for at redesigne den komplette indlejrede platform, fungerer SKY-TDMs konverterkort som en intelligent grænsefladebro mellem din eksisterende LVDS-controller og de nyeste eDP LCD-moduler.

Denne tilgang sænker ingeniøromkostningerne markant, forkorter udviklingscyklusser og beskytter din eksisterende hardwareinvestering.

Uanset om du opgraderer industrielt udstyr eller designer et nyt produkt omkring en eksisterende processorplatform, giver dette konverterkort en pålidelig og skalerbar skærmløsning.

Bygget til industriel pålidelighed

Industrielle miljøer kræver langt mere af et konverterkort end simpel signalkonvertering. For at sikre pålidelig langsigtet drift er hvert konverterkort bygget med elektroniske komponenter i industriel kvalitet og har et optimeret printkort (printed circuit board).

Tekniske højdepunkter:

- Stabil LVDS differentiel signalmodtagelse

- High-speed eDP signal output transmission

- Optimeret impedanstilpasning

- Design med lavt EMI (elektromagnetisk interferens).

- Pålidelig strømsekvensering

- Industrielle temperaturklassificerede komponenter

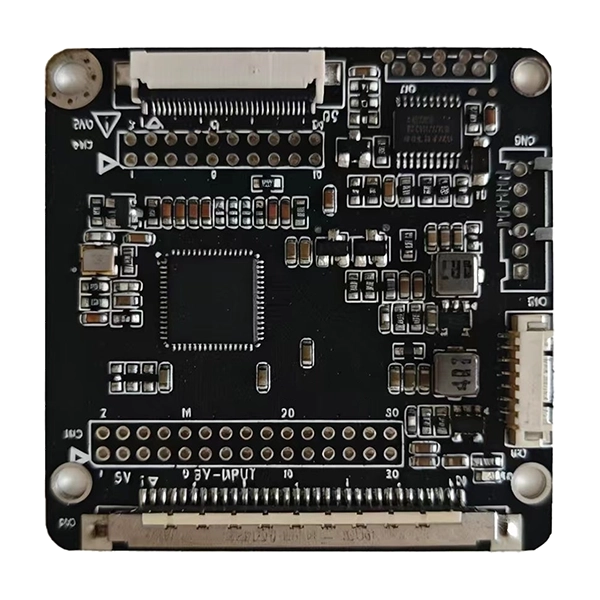

- Kompakt printdesign (måler kun 50 × 50 mm)

- Lavt strømforbrug

- Fremragende langtidsstabilitet

Disse funktioner hjælper med at opretholde overlegen billedkvalitet under kontinuerlig drift, mens de minimerer problemer som f.eks. skærmflimmer, signaltab eller synkroniseringsabnormiteter.

Fleksibel LCD-kompatibilitet

Forskellige LCD-producenter har ofte forskellige tidsparametre, stikpinouts og initialiseringskrav. I stedet for kun at tilbyde faste standardløsninger, arbejder vi tæt sammen med kunderne for at yde professionel teknisk support til tilpasset LCD-kompatibilitet.

Understøttede tilpasningstjenester omfatter: opløsningskonfiguration, LCD-timingoptimering, eDP-panelparameterjustering, EDID (Extended Display Identification Data) programmering, firmwaretilpasning, optimering af baggrundslyskontrol, stiktilpasning, kabeltilpasning og mekanisk integrationsassistance.

Dette høje fleksibilitetsniveau giver OEM-kunder mulighed for nemt at integrere skærme fra forskellige panelproducenter med minimale omkostninger til hardware-redesign.

Typiske anvendelsesscenarier

LVDS til EDP-konverterkortet til industrielle LCD-skærme er bredt integreret i forskellige områder, herunder: industriel automations-HMI'er, CNC-maskinegrænseflader, indlejrede industrielle pc'er, medicinsk diagnostisk udstyr, laboratorieinstrumenter, jernbanekontrolsystemer, digital skiltecontrollere, selvbetjeningskiosker, smart fremstillingsudstyr, intelligente transportsystemer, industrielle testudstyrssystemer og bærbare testudstyrssystemer.

Dens kompakte fodaftryk gør den særligt velegnet til applikationer, hvor installationspladsen er begrænset.

Tekniske specifikationer

FI-XB30S LVDS Input interface

JST 2x15 Pin LVDS Input interface

FFC-30Pin-0,5 mm Pitch eDP Output Interface

JST 2x10 Pin eDP Output Interface

CVILUX 6-pin 2,0 mm baggrundslysgrænseflade

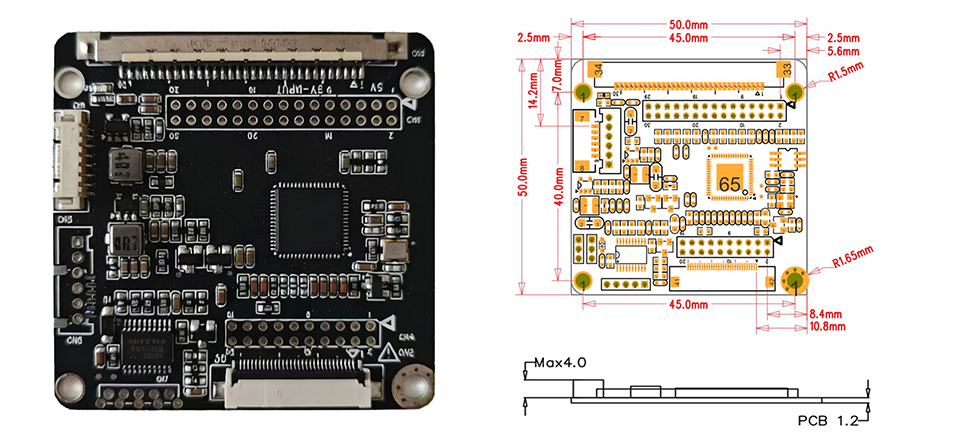

Dimensioner

Hvorfor opgradere fra LVDS til eDP LCD-paneler?

Displayindustrien skifter støt fra LVDS til eDP (Embedded DisplayPort) grænseflader. Her er grunden til, at OEM-producenter foretager skiftet:

Højere båndbredde:eDP understøtter højere opløsninger og opdateringshastigheder sammenlignet med LVDS, hvilket muliggør 4K og skærme med høj billedhastighed, som LVDS ikke kan håndtere.

Færre kabler:eDP bruger færre signallinjer end LVDS, hvilket reducerer intern kabelføringskompleksitet og forbedrer EMI-ydeevnen.

Lavere strømforbrug:eDP fungerer ved lavere spændinger og inkluderer strømbesparende funktioner, hvilket gør det ideelt til batteridrevet og energieffektivt udstyr.

Bedre billedkvalitet:eDP understøtter højere farvedybder og avancerede billedbehandlingsfunktioner som panel-selv-opdatering og variable opdateringshastigheder.

Fremtidig paneltilgængelighed:LCD-producenter udfaser i stigende grad LVDS-paneler til fordel for eDP. Opgradering sikrer nu langsigtet panelforsyning uden at være afhængig af udgåede LVDS-modeller.

Forenklet integration:eDP bruger standardstik og enklere kabling, hvilket reducerer monteringstiden og potentielle forbindelsesfejl.

For producenter af industrielt udstyr giver migrering til eDP-paneler gennem vores konverterkort en praktisk vej til moderne skærmteknologi uden at erstatte eksisterende controllere.

Fælles migrationsscenarier

Scenario 1: Ældre controller med eDP-panelopgradering

Din eksisterende controller fungerer perfekt, men udsender kun LVDS. Det originale LVDS-panel er udgået, og kun eDP-erstatninger er tilgængelige. Installer vores konverterkort mellem LVDS-controlleren og det nye eDP-panel --- ingen firmwareændringer til hovedcontrolleren påkrævet.

Scenarie 2: Ny produktudvikling med eksisterende processorplatform

Din processorplatform understøtter LVDS-output, men det ideelle LCD-panel til dit nye produkt bruger eDP. I stedet for at redesigne hele bundkortet, kan du bruge vores konverterkort til at bygge bro over grænsefladegabet og accelerere time-to-market.

Scenario 3: Indkøb af paneler med flere kilder

For at reducere forsyningskæderisikoen skal du kvalificere flere LCD-panelleverandører --- nogle tilbyder LVDS, andre eDP. Med vores konverterkort kan du standardisere på én controller-udgang (LVDS), mens du fleksibelt køber begge interfacepaneler.

Scenario 4: Feltopgradering af installeret udstyr

Your installed base of equipment uses LVDS panels that are becoming difficult to source. Vores konverterkort giver serviceteams mulighed for at erstatte fejlbehæftede LVDS-paneler med tilgængelige eDP-paneler under feltvedligeholdelse, hvilket forlænger udstyrets levetid uden dyre controlleropgraderinger.

Hvorfor vælge USA?

At vælge den rigtige leverandør er lige så vigtig som at vælge den rigtige hardware. I modsætning til distributører, der blot sender standardtavler, giver SKY-TDM komplet ingeniørsamarbejde gennem hele dit projekt.

Vores kernefordele

- Professionel Touch Display Producent

- Stor erfaring med industriel displayintegration

- Tilpasset firmwareudvikling

- Skræddersyede kabeldesigntjenester

- LCD-kompatibilitetstest

- ISO 9001Certificering af kvalitetsstyringssystem

- ISO 13485Certificering af kvalitetsstyringssystem for medicinsk udstyr

- IATF 16949Automotive Quality Management System Certificering

- Hurtig prototyping

- Stabil langsigtet forsyning

- Omfattende teknisk support før og efter produktion

Vores ingeniørteam arbejder tæt sammen med OEM-kunder for at reducere udviklingsrisici og fremskynde produktets time-to-market.

FAQ

Q1: Kan LVDS til EDP-konverterkort til industrielle LCD-skærme understøtte ethvert eDP LCD-panel?

A: De fleste industrielle eDP LCD'er kan understøttes efter firmwarekonfiguration. Vi anbefaler at angive dit LCD-modelnummer til kompatibilitetsevaluering.

Q2: Er firmwaretilpasning tilgængelig?

A: Ja. Timingparametre, opløsning, EDID-oplysninger og initialiseringssekvenser kan alle tilpasses.

Q3: Kan du levere matchende kabler?

A: Absolut. Vi fremstiller brugerdefinerede LVDS-kabler, eDP-kabler, FFC/FPC-kabler og komplette ledningsnet.

Q4: Kan du hjælpe med at migrere fra en forældet LVDS-skærm?

A: Ja. Dette er en af ​​de mest almindelige applikationer til dette konverterkort. Vi kan anbefale kompatible erstatnings-LCD'er og konfigurere konverteren i overensstemmelse hermed.

Q5: Er konverteren egnet til kontinuerlig industriel drift?

A: Ja. Tavlen er designet med komponenter af industrikvalitet beregnet til langvarig, kontinuerlig drift.

Q6: Understøtter du små prototypeordrer?

A: Ja. Tekniske prøver er tilgængelige før masseproduktion.

Q7: Hvor længe er produktet tilgængeligt?

A: Industrielle projekter kræver ofte lange produktlivscyklusser. Vi understøtter langsigtet forsynings- og livscyklusstyring for OEM-kunder.

Spørgsmål 8: Understøtter kortet både enkelt-kanals og dual-channel LVDS-input?

A: Ja. Kortet understøtter både enkelt-kanals (1-bane) og to-kanals (2-bane) LVDS-indgangskonfigurationer. Den passende konfiguration indstilles under firmwaretilpasning baseret på dine specifikke controller- og panelkrav.

Q9: Hvad er den maksimale opløsning, der understøttes af dette konverterkort?

A: Bestyrelsen støtter beslutninger op til1920×1080 @ 60Hzfor enkeltkanals LVDS-indgang og op til2560×1440 @ 60Hztil to-kanals LVDS-indgang, afhængigt af panelspecifikationerne og kabelkvaliteten. For paneler med højere opløsning, kontakt venligst vores ingeniørteam for en kompatibilitetsevaluering.
