Når industrielt udstyr har brug for fleksible videoindgange og pålidelige TFT LCD-forbindelser,2-HDMI til LVDS TTL Interface AD BoardfraSKY-TDMgiver en praktisk controllerløsning. Den er designet til industriel skærmintegration og understøtter dobbelte HDMI-indgange, LVDS- og TTL-udgange, konfigurerbar firmware og LCD-paneler fra 7 til 32 tommer, hvilket hjælper OEM-udviklere med at forenkle hardwareintegration og reducere udviklingsindsatsen.
En skærmcontroller skal mere end at konvertere videosignaler. Den skal matche LCD-grænsefladen, opretholde stabil billedtransmission, understøtte den nødvendige paneltiming og forblive pålidelig gennem hele udstyrets livscyklus. De2-HDMI til LVDS TTL Interface AD Boarder designet omkring disse praktiske krav. Ved at acceptere to HDMI-videokilder og levere LVDS- eller RGB TTL-udgangsgrænseflader giver det udstyrsdesignere større fleksibilitet, når de vælger industrielle TFT LCD-paneler. Dens konfigurerbare firmware kan også tilpasses til opløsning, timing, grænsefladedefinitioner, baggrundslysstyring, OSD-indstillinger og andre projektkrav. Dette gør tavlen velegnet til industriel automation, medicinsk udstyr, selvbetjeningskiosker, digital skiltning, transportudstyr og indlejrede displaysystemer.
Indholdsfortegnelse
- Hvad er et 2-HDMI til LVDS TTL Interface AD Board?
- Hvorfor er dobbelte HDMI-indgange vigtige i industrielle skærme?
- Hvordan forbedrer LVDS- og TTL-udgange LCD-kompatibilitet?
- Hvad er de vigtigste funktioner at overveje?
- Hvor kan denne skærmcontroller bruges?
- Hvordan forenkler det OEM-skærmintegration?
- Teknisk oversigt over Controller Board
- Ofte stillede spørgsmål
- Få en tilpasset industriel skærmløsning
Hvad er et 2-HDMI til LVDS TTL Interface AD Board?
Et display AD-kort, almindeligvis kaldet et LCD-controllerkort, fungerer som forbindelsespunktet mellem en videokilde og et LCD-panel. I industrielt udstyr kan videokilden levere et HDMI-signal, mens det valgte TFT LCD-panel kan kræve et LVDS- eller TTL-interface. Controlleren oversætter og behandler det indkommende videosignal, så det kan leveres til det passende LCD-interface.

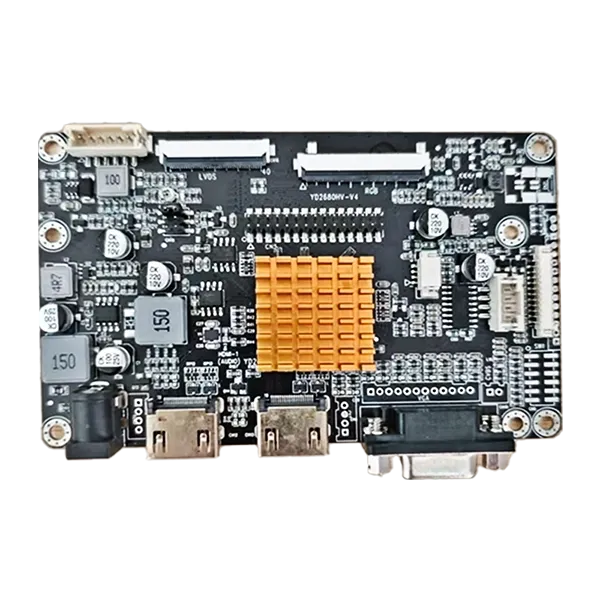

De2-HDMI til LVDS TTL Interface AD Boarder designet specielt til denne type integration. Den understøtter to HDMI-videoindgange og kan levere LVDS- eller RGB TTL-output til kompatible industrielle TFT LCD-paneler. I henhold til produktspecifikationerne kan den konfigureres til industrielle TFT-skærme fra cirka 7 til 32 tommer, afhængigt af de specifikke panelkrav.
For OEM-projekter kan denne tilgang reducere behovet for at redesigne hele displayelektronikken, når panelmodeller eller udstyrskonfigurationer ændres. I stedet kan teknikere vælge en passende controller-konfiguration og verificere LCD-skærmens opløsning, timing, grænsefladedefinition og strømkrav.
Hvorfor er dobbelte HDMI-indgange vigtige i industrielle skærme?
Industrielle systemer bruger i stigende grad flere videokilder. For eksempel kan en maskine have behov for at vise information fra en computer, mens den også modtager et signal fra et industrielt kamera, inspektionssystem, indlejret computer eller sekundær behandlingsenhed.
En controller med to HDMI-indgange giver en bekvem måde at forbinde to digitale videokilder og skifte mellem dem. Dette kan gøre systemarkitekturen mere fleksibel uden at kræve en ekstra ekstern koblingsenhed i hver applikation.
- Flere videokilder:To HDMI-indgange giver større systemfleksibilitet.
- Systemintegration:Videokildeskift kan indarbejdes i skærmarkitekturen.
- Udstyrsopgraderinger:Eksisterende systemer kan tilpasses til nye HDMI-baserede videokilder.
- Designfleksibilitet:Ingeniører kan bygge skærmsystemer omkring forskellige kildekonfigurationer.
Denne funktion er især nyttig til industrielle HMI-systemer, kontrolterminaler, inspektionsudstyr, kiosker og andre produkter, hvor skærmkildefleksibilitet er vigtig.
Hvordan forbedrer LVDS- og TTL-udgange LCD-kompatibilitet?
LCD-paneler bruger ikke alle den samme elektriske grænseflade. To almindeligt forekommende grænseflader i industrielle TFT-applikationer er LVDS og TTL/RGB. Valg af den forkerte controller-grænseflade kan føre til inkompatibilitet, ustabile billeder eller yderligere hardware-redesign.
Understøttelse af både LVDS- og TTL-output giver systemdesignere flere muligheder, når de skal vælge kompatible LCD-paneler. Controllerens LVDS-forbindelser inkluderer dedikerede differentielle signalpar, mens dens TTL-interface leverer RGB-data og synkroniseringssignaler til kompatible paneler.
| Interface | Typisk funktion | Integrationsværdi |
|---|---|---|
| LVDS | High-speed differential LCD-datatransmission | Velegnet til mange industrielle TFT LCD-paneler |
| TTL/RGB | Parallel RGB display data og timing signaler | Understøtter kompatible TTL-interface TFT-paneler |
| HDMI | Digital videokildeindgang | Praktisk tilslutning til moderne videoudstyr |
Ingeniører bør altid bekræfte den nøjagtige LCD-model, opløsning, timing-parametre, spændingskrav, konnektorkonfiguration og pin-mapping før produktion. Grænsefladekompatibilitet afhænger af den komplette panelspecifikation snarere end interfacenavnet alene.
Hvad er de vigtigste funktioner at overveje?
At vælge en industriel LCD-controller kræver mere end at kontrollere, om input- og output-stikkene fysisk matcher. Elektriske specifikationer, firmwarekonfiguration, paneltiming, krav til baggrundsbelysning og langsigtede forsyningsovervejelser kan alle påvirke projektets pålidelighed.
Dobbelt HDMI-videoindgange
To HDMI-indgange giver udstyrsdesignere mulighed for at forbinde flere digitale videokilder og vælge den passende kilde i henhold til systemkravene.
LVDS og TTL Output Support
Understøttelse af begge outputtyper udvider rækken af kompatible TFT LCD-paneler og kan reducere hardware-redesign, når et OEM-projekt bruger forskellige skærmkonfigurationer.
Fleksibel firmwarekonfiguration
Firmware kan tilpasses i henhold til LCD-opløsning, timingparametre, grænsefladedefinitioner, OSD-krav, opstartslogoer og andre applikationsspecifikke indstillinger. Dette er især værdifuldt for OEM- og ODM-udstyr, hvor en standardcontrollerkonfiguration måske ikke er tilstrækkelig.
Industrielt orienteret design
Kortet er beregnet til kontinuerlige industrielle applikationer med designovervejelser fokuseret på stabil signalbehandling, interferensreduktion, komponenttilgængelighed og langsigtet drift.
Kompakt integration
Et dedikeret controllerkort kan forenkle den interne skærmarkitektur af indlejret udstyr og hjælpe ingeniører med at administrere LCD-forbindelser, baggrundslysstyring, signalkonvertering og relaterede skærmfunktioner inden for en defineret hardwareplatform.
Hvor kan denne skærmcontroller bruges?
Fordi controlleren kombinerer HDMI-indgangsfleksibilitet med LVDS- og TTL LCD-udgangsmuligheder, kan den betjene en bred vifte af indlejrede og industrielle skærmapplikationer.
| Anvendelse | Hvorfor controlleren er nyttig |
|---|---|
| Industriel automation | Forbinder digitale videokilder med industrielle TFT-skærmpaneler |
| Medicinsk udstyr | Understøtter tilpassede skærmkonfigurationer til specialudstyr |
| Selvbetjeningskiosker | Giver fleksibel videoinput og integreret LCD-integration |
| Digital skiltning | Gør det muligt for HDMI-baserede indholdskilder at drive kompatible LCD-paneler |
| Transportudstyr | Understøtter indlejrede displaysystemer, der kræver stabil drift |
| Indlejrede systemer | Tilbyder konfigurerbare grænseflader til applikationsspecifikke skærmdesigns |
Den passende konfiguration afhænger af udstyrets driftsmiljø, LCD-model, videokilde, opløsning, mekanisk plads og strømarkitektur. For this reason, engineering verification should be completed before mass production.
Hvordan forenkler det OEM-skærmintegration?
Displayintegration kan blive kompliceret, når et OEM-projekt kræver, at LCD-panelet, berøringsskærmen, controlleren, kabler, firmware, baggrundsbelysning og mekanisk struktur fungerer sammen. Et controllerkort, der kan konfigureres omkring mål-LCD'en, kan reducere nogle af disse integrationsudfordringer.
SKY-TDM leverer skærmingeniørtjenester, der dækker LCD-valg, controllerkonfiguration, tilpasning af berøringsskærm, optisk binding, dækglas, interfacekabler og relaterede krav til skærmintegration. Dets kvalitetsstyringssystemer omfatter ISO 9001, ISO 13485 og IATF 16949 certificeringer, mens controller boards gennemgår funktionstest inden forsendelse i henhold til virksomhedens produktinformation.
For OEM- og ODM-kunder kan teknisk support omfatte:
- LCD-opløsning og timing-konfiguration
- LVDS pin mapping og TTL timing justering
- Firmware optimering
- Kontrol af baggrundslys og lysstyrke
- OSD sprogkonfiguration
- Tilpasning af opstartslogo
- Kabelstift og konnektorkonfiguration
- Krav til mekanisk montering
- LCD og touch panel matcher
Denne integrerede tilgang kan være særlig værdifuld for projekter, hvor skærmkompatibilitet og langsigtet komponenttilgængelighed er vigtige designovervejelser.
Teknisk oversigt over Controller Board
Den følgende tabel opsummerer vigtige egenskaber ved denne controllerløsning og forklarer deres praktiske relevans under udvikling af displaysystem.
| Specifikation/funktion | Tilgængelig konfiguration | Teknisk fordel |
|---|---|---|
| Videoindgange | 2 × HDMI | Understøtter flere digitale videokilder |
| LCD udgange | LVDS og TTL/RGB | Udvider kompatible LCD-valg |
| LCD-størrelsesområde | Cirka 7-32 tommer | Velegnet til forskellige industrielle displayformater |
| Firmware | Konfigurerbar | Understøtter projektspecifikke visningsparametre |
| LVDS stik | JST 2×15 ben | Giver differentielle displaysignalforbindelser |
| LVDS FFC | 40-benet, 0,5 mm | Understøtter kompatible LCD-panelforbindelser |
| TTL T-CON | 50-pin FFC | Giver RGB og timing signalforbindelser |
| Baggrundsbelysningsgrænseflade | PH2.0 6-benet | Understøtter kompatibel baggrundslysstyrke og kontrol |
De faktiske pindefinitioner og den elektriske konfiguration skal altid kontrolleres i forhold til mål-LCD-databladet. For eksempel bruger LVDS-grænsefladen differentielle TX-signalpar, mens TTL-grænsefladen inkluderer RGB-data, DE, VS, HS, DCLK og relaterede styresignaler. Korrekt pin mapping er afgørende for vellykket integration.
Ofte stillede spørgsmål
1. Hvilke LCD-paneler kan tilsluttes denne controller?
Controlleren kan konfigureres til en bred vifte af industrielle TFT LCD-paneler ved hjælp af kompatible LVDS- eller TTL-grænseflader. Paneler i området omkring 7–32 tommer kan understøttes afhængigt af den specifikke model og elektriske krav. Ved at angive LCD-modelnummeret kan ingeniørteamet verificere kompatibiliteten.
2. Kan firmwaren tilpasses til et OEM-projekt?
Ja. Firmwaretilpasning kan dække LCD-opløsning, timingparametre, grænsefladedefinitioner, OSD-indstillinger, opstartslogoer og andre projektspecifikke krav.
3. Understøtter kortet både LVDS og TTL LCD-paneler?
Ja. Controlleren er designet til at give både LVDS- og RGB TTL-outputmuligheder, så den kan understøtte forskellige kompatible industrielle TFT LCD-konfigurationer.
4. Kan to HDMI-kilder tilsluttes på samme tid?
Kortet har to HDMI-indgangsgrænseflader, hvilket gør det muligt at inkorporere to kompatible digitale videokilder i displaysystemet med kildevalg i henhold til den konfigurerede applikation.
5. Er denne controller egnet til kontinuerlige industrielle applikationer?
Produktet er designet til industrielle applikationer og kontinuerlig drift med vægt på stabil signalbehandling, interferenskontrol, industriorienterede komponenter og langsigtede forsyningshensyn.
6. Kan SKY-TDM levere en komplet skærmsamling?
Ja. SKY-TDM kan understøtte bredere skærmintegrationskrav, herunder industrielle LCD-paneler, kapacitive eller resistive berøringsskærme, controllerkort, interfacekabler, optisk binding, dækglas og relaterede OEM/ODM-ingeniørtjenester.
Få en tilpasset industriel skærmløsning
At vælge den rigtige LCD-controller er et vigtigt skridt i opbygningen af et stabilt industrielt displaysystem. Med dobbelt HDMI-indgange, LVDS- og TTL-outputkompatibilitet, konfigurerbar firmware og teknisk support til LCD-matchning og integration, kan denne controller hjælpe OEM-udviklere med at skabe skærmsystemer omkring deres specifikke tekniske krav. Hvis du vurderer et nyt industrielt HMI, medicinsk udstyr, kiosk, transportdisplay eller indlejret udstyrsprojekt, kan du lære mere om 2-HDMI til LVDS TTL Interface AD Board ogkontakt osmed din LCD-model, opløsning, interfacetype, mængde og projektkrav. SKY-TDM kan hjælpe med at verificere kompatibilitet og udvikle en praktisk displayløsning til din applikation.
