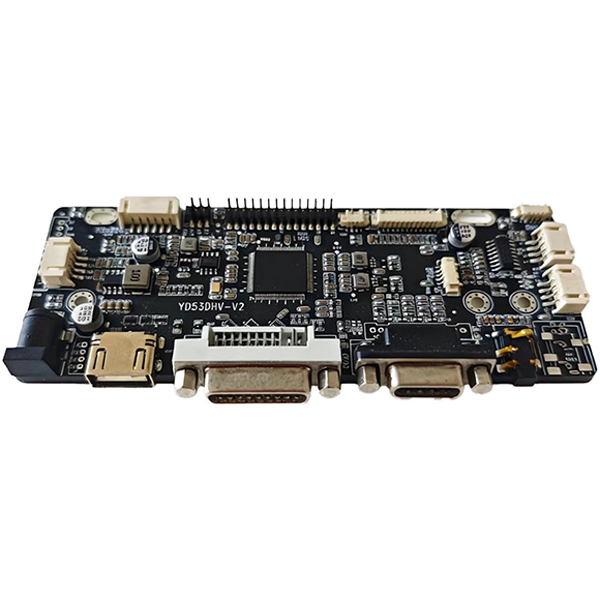

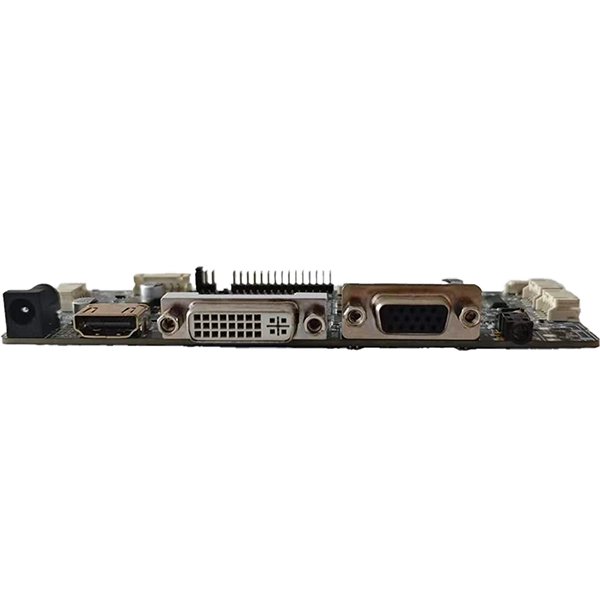

HDMI og VGA og DVI til LVDS Industrial LCD Controller Board

Mange industrielle skærmprojekter kræver konvertering af standard pc-videoudgange --- HDMI, VGA eller DVI --- til LVDS-signaler, der driver industrielle TFT LCD-paneler. Mens multi-interface-kort understøtter DP, Type-C og eDP, bruger det meste fabriksudstyr (PLC'er, industrielle pc'er og ældre controllere) stadig HDMI, VGA eller DVI som primære udgange.

SKY-TDMHDMI og VGA og DVI til LVDS Industrial LCD Controller Boardimødekommer dette specifikke behov. Den accepterer de tre mest almindelige videokilder, der findes på industrielle computere og driver LVDS-paneler uden at kræve DP-til-HDMI-adaptere eller Type-C-konverteringskabler --- sparer omkostninger og reducerer potentielle fejlpunkter i signalkæden.

Vi har leveret dette kort til udstyrsproducenter til HMI-panelopgraderinger, udskiftninger af CNC-maskiner og display-integration til medicinske vogne, hvor standardvideoudgange skal forbindes til LVDS industripaneler. For kunder, der allerede bruger HDMI-, VGA- eller DVI-kilder og LVDS-paneler, giver dette board en ligetil løsning uden at betale for ubrugte DP-, Type-C- eller eDP-funktioner.

Nøglefunktioner

1. Tre standardindgange til industrielle pc'er

- HDMI understøtter moderne industrielle pc'er og indlejrede systemer

- VGA forbinder til ældre controllere og ældre hardware

- DVI giver digital signalvej til industrielle arbejdsstationer

- Ingen DP- eller Type-C-understøttelse betyder lavere omkostninger til standardapplikationer

2. LVDS-panelkørsel optimeret

- Understøtter enkelt-/dobbeltkanals LVDS-udgange op til1920×1080 @ 60Hz

- Kompatibel med 6-bit, 8-bit og 10-bit LVDS-paneler

- Panelspænding kan vælges (3,3V/5V/12V) til forskellige LCD-modeller

- Justerbare tidsparametre til panelspecifikke krav

3. Signalintegritet i industriel kvalitet

- Lavt EMI-design reducerer interferens med udstyr i nærheden

- Bred DC-indgang (8-25V) til 12V eller 24V industrielle strømsystemer

- Integreret baggrundsbelysningsdriver med PWM lysstyrkekontrol

- Stabil billedudgang under fabrikseffektudsving

4. Forenklet integration for OEM'er

- Standard JST 2x15 LVDS-udgangsstik matcher almindelige panelkabler

- Kompakt PCB-størrelse passer til de fleste industrielle skærmkabinetter

- Singleboard-løsning eliminerer eksterne omformerbokse

- Langsigtet livscyklusforsyning til flerårig udstyrsproduktion

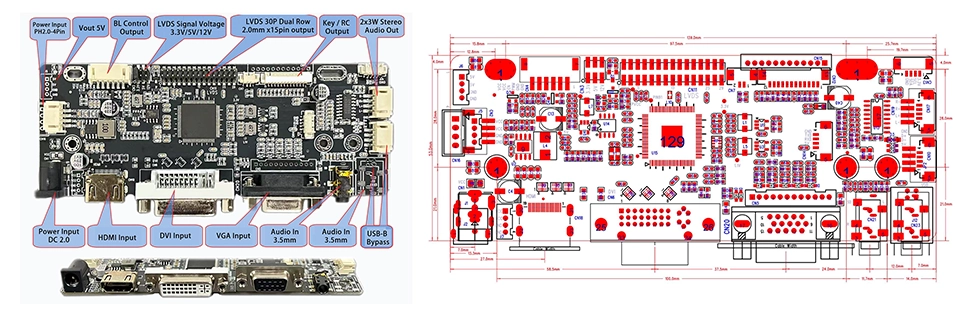

Grænseflader og dimensioner

JST 2x15 Pin LVDS Output Interface

6-pin 2,0 mm baggrundslysgrænseflade

Typiske applikationer

Vores HDMI og VGA og DVI til LVDS industrielle LCD-controllerkort er primært designet til industrielle applikationer og tilbyder enestående stabilitet. De bruges i vid udstrækning på tværs af forskellige industrier, herunder HMI-paneler til industriel automation, CNC-maskineoperatørterminaler, medicinsk diagnostisk og patientovervågningsudstyr, industrielle panel-pc'er og indlejrede controllere, åben-ramme berøringsmonitorer, selvbetjeningskiosker og interaktive terminaler, detail-POS-systemer, indbyggede transportskærme og smart fabriksproduktionsudstyr.

Hvornår skal man vælge dette board vs. Multi-Interface Board

Hvilket controllerkort passer til dit projekt?

SKY-TDM tilbyder to industrielle LCD-controllerkort. Sådan vælger du:

Vælg dette kort (HDMI/VGA/DVI til LVDS), hvis:

- Dine videokilder er kun HDMI, VGA eller DVI (ingen DP/Type-C påkrævet)

- Dit LCD-panel bruger LVDS-interface (ingen eDP-paneler)

- Du har brug for en omkostningsoptimeret løsning til standard industrielle applikationer

- Du vil undgå at betale for funktionerne DP Alt Mode, Type-C eller eDP

- Du opgraderer eksisterende udstyr, der allerede har HDMI/VGA/DVI-udgange

Vælg Multi-Interface Board (HDMI/DP/VGA/Type-C til LVDS/eDP), hvis:

- Your system includes DisplayPort or USB Type-C video sources

- Du har brug for eDP panel support

- Du er ved at udvikle en ny platform med flere krav til videoinput

- Din applikation kræver understøttelse af 4K-opløsning

- Du har brug for maksimal grænsefladefleksibilitet for fremtidssikring

Til de fleste industriel automation, medicinske og kioskapplikationer med standard pc-udgange og LVDS-paneler giver dette kort den optimale balance mellem funktionalitet og omkostninger.

Hvorfor vælge SKY-TDM

✔ Industriel pålidelighed

Bygget med førsteklasses elektroniske komponenter for at sikre stabil, langvarig drift i barske industrielle miljøer.

✔ One-Stop Display Ecosystem

Vi leverer LCD-paneler, berøringsskærme, controllerboards, optisk binding og brugerdefinerede skærmkabler, hvilket muliggør indkøb fra en enkelt kilde til hele din skærmsamling.

✔ Omfattende OEM & ODM tilpasning

Vores team understøtter fuldt ud dine tilpasningsbehov. Vi kan skræddersy produktets fysiske udseende, interfaces, signalkabler og strømindgang/udgang efter dine specifikke krav.

✔ Langsigtet stabil forsyning

Strikt stykkliste-styring forhindrer pludselig forældelse af komponenter, hvilket er afgørende for industrielle enheder, der kræver flerårig produktionsstøtte.

✔ Dedikeret teknisk support

Vores team vil følge op med dig fra prototypevalideringsfasen til masseproduktion, løbende spore testproblemer og levere tekniske løsninger.

Kvalitetssikring

Alle vores HDMI og VGA og DVI til LVDS industrielle LCD-controllerkort gennemgår standardiserede inspektionsprocesser og en omfattende suite af strenge testprocedurer. Vi udfører 100 % fuld funktionel verifikation, test af signalintegritet og outputstabilitet, kontinuerlig indbrændingstest (tilgængelig efter anmodning), cyklustest af strømforsyningsstabilitet og komplet interfacekommunikationsverifikation. Disse trin sikrer brugervenligheden og integriteten af ​​hvert produkt før forsendelse. Vores strenge kvalitetsscreening minimerer risikoen for feltfejl for OEM'er af industriudstyr i slutbrugerapplikationer.

FAQ

Q1: Hvad er hovedforskellen mellem dette kort og SKY-TDM's multi-interface board?

A: Dette kort fokuserer på HDMI-, VGA- og DVI-indgange med LVDS-udgang --- de tre mest almindelige grænseflader, der findes på industrielle pc'er og ældre controllere. Det tilbyder en omkostningsoptimeret løsning til standardapplikationer, hvor DP, Type-C og eDP ikke er påkrævet.

Spørgsmål 2: Kan dette board understøtte opløsninger højere end 1920×1080?

A: Dette kort er optimeret til industrielle LVDS-paneler op til1920×1080 @ 60Hz. Til applikationer med 4K eller højere opløsning med eDP-paneler anbefaler vi vores multi-interface-kort, som understøtter eDP-udgange.

Q3: Kan jeg bruge dette kort med både 12V og 24V strømforsyninger?

A: Ja. Kortet understøtter et bredt DC-indgangsområde på8V til 25V, hvilket gør den kompatibel med både 12V og 24V industrielle strømsystemer, der almindeligvis findes i fabriksautomatisering og medicinsk udstyr.

Q4: Hvordan ved jeg, om mit LCD-panel er kompatibelt?

A: Angiv venligst dit LCD-panels modelnummer. Vores ingeniørteam vil verificere LVDS-pinkortlægning, panelspænding, timingparametre og opløsningskompatibilitet. Vi kan også levere matchende LVDS kabler.

Q5: Er dette board kompatibelt med resistive og kapacitive berøringsskærme?

A: Ja. Vi understøtter berøringsgrænsefladeintegration til både PCAP og resistive berøringsskærme via USB, I²C eller UART. Boardet kan parres med din touch-controller som en del af en komplet displayløsning.

Q6: Hvad er den typiske livscyklus for HDMI og VGA og DVI til LVDS Industrial LCD Controller Board?

A: Dette kort er designet med langsigtet komponentindkøb til industrielt udstyr, der kræver 8-15 års produktionsstøtte. Vi opretholder streng styklistekontrol for at forhindre pludselig komponentforældelse.

Q7: Leverer du panel-matchende firmware?

A: Ja. Vi tilpasser firmware til dit specifikke LCD-panel timing, opløsning og driftsparametre. Dette sikrer plug-and-play-integration med dit skærmpanel.

Kontakt os

Køber du pålidelige industrielle LCD-controllerkort til dit indlejrede skærmprojekt?

Uanset om du har brug for standard HDMI/VGA/DVI til LVDS-driverkort eller fuldt tilpassede skærmsamlinger, støtter SKY-TDMs ingeniørteam dit projekt fra det første koncept til masseproduktion.

Angiv venligst følgende detaljer i din forespørgsel:

• Præcis LCD-panelets modelnummer

• Skærmstørrelse og native opløsning

• Nødvendige videoindgangsgrænseflader

• Driftsspændingsspecifikationer

• Touchskærmstype (hvis relevant)

• Mål applikation og driftsmiljø

• Estimeret årlig ordremængde

• Detaljerede tilpasningskrav

Vores ingeniører vil evaluere dine specifikationer, levere matchede hardwareanbefalinger, tekniske tegninger og konkurrencedygtige tilbud inden for 24 timer.
