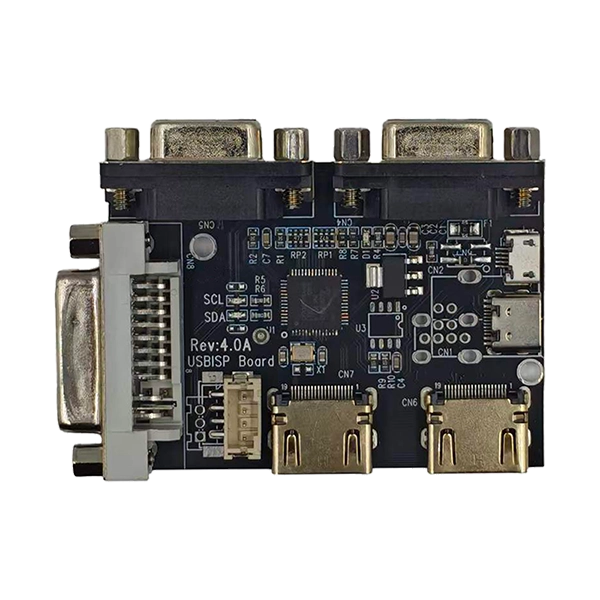

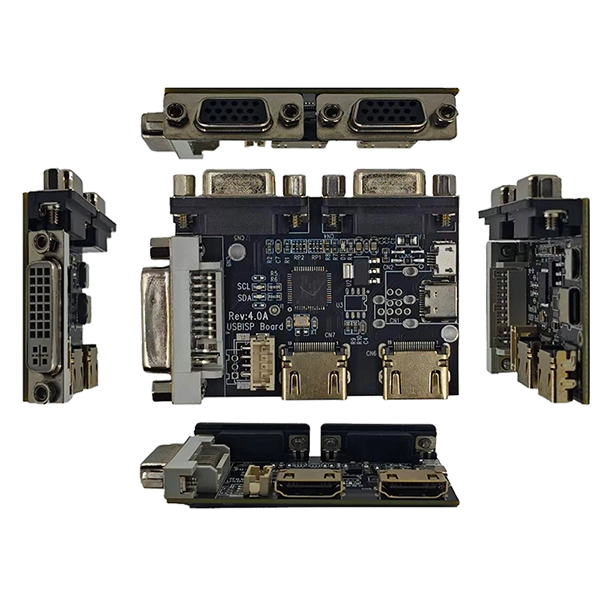

USB-RTD højhastigheds-programmør til LCD-driverkort

Firmware-pålidelighed er lige så vigtig som hardwarekvalitet i industrielle displaysystemer. DeUSB-RTD højhastigheds-programmør til LCD-driverkorter udviklet specifikt til programmering af Realtek RTD-seriens displaycontroller-IC'er, hvilket giver en effektiv løsning til firmwaredownload, batchproduktion, fejlfinding og feltopgraderinger.

Denne programmør er designet til producenter af LCD-controllerkort, OEM-udstyrsproducenter og ingeniørteams, og denne programmør reducerer programmeringstiden betydeligt, mens den sikrer firmwareintegritet på tværs af hver produktionsbatch. Det er den ideelle ledsager til skræddersyede industrielle displayløsninger.

I modsætning til programmører til generelle formål er USB-RTD-programmøren optimeret til Realtek RTD-skærmcontrollerplatforme, hvilket muliggør stabil kommunikation med tilpassede controllerkort under softwareudvikling og -produktion.

Bygget til produktionseffektivitet

Uanset om du programmerer en enkelt prototype eller masseproducerer tusindvis af controllerkort, leverer USB-RTD High-Speed ​​Programmer til LCD Driver Board stabil og pålidelig ydeevne gennem hele fremstillingsprocessen.

Typiske produktionslinjer omfatter:

- Download af firmware

- Softwareverifikation

- Funktionstest

- Masseproduktionsprogrammering

- Styring af firmwareversion

- Verifikation af batchkonsistens

Dens stabile kommunikationsforbindelse minimerer antallet af programmeringsfejl og reducerer operatørens indgriben markant.

Nøglefunktioner

High-Speed ​​Firmware Programmering

Vores optimerede kommunikationsmekanisme reducerer downloadtiden for firmware betydeligt, hvilket effektivt øger produktionsgennemstrømningen og bibeholder programmeringsstabiliteten.

Designet til Realtek RTD Controller IC'er

Udviklet primært til firmwareprogrammering af Realtek RTD-seriens displaycontrollerchips, hvilket sikrer perfekt kompatibilitet med tilpassede LCD-driverkort.

Flere programmeringsgrænseflader

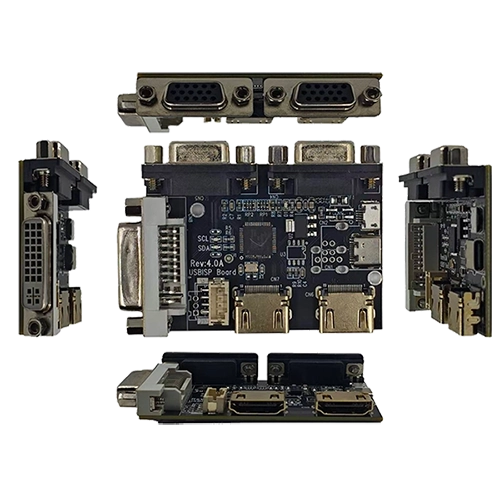

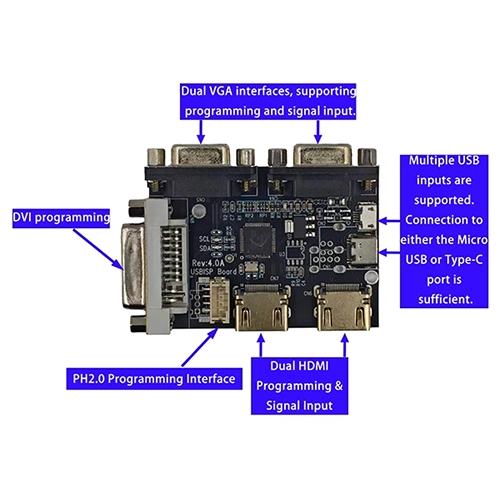

Vores programmør understøtter forskellige tilslutningsmuligheder for at imødekomme behovene for ingeniørudvikling og masseproduktion. Disse omfatter dobbelt HDMI-programmering & signalindgang, dobbelt VGA-interface, DVI-programmeringsinterface, USB Type-C-interface, Micro USB-interface og PH2.0-programmeringsstik. Dette fleksible interface-design giver ingeniører mulighed for nemt at håndtere forskellige controllerkortkonfigurationer uden at skulle skifte programmeringsudstyr.

Teknisk udviklingsstøtte

For R&D-ingeniører tilbyder vores programmør en yderst effektiv platform under udviklingsfasen for controllerkort. Det hjælper ingeniører med at tackle forskellige opgaver, såsom debugging af tilpasset firmware, verifikation af kompatibiliteten af ​​nye LCD-paneler, test af forskellige skærmopløsninger, konfigurering af timingparametre, validering af skærmfunktioner før masseproduktion og udførelse af firmwareopgraderinger under produktudvikling. I sidste ende forkorter det effektivt R&D-cyklusser og fremskynder tiden til markedet for nye produkter.

Hvorfor firmwareprogrammering er vigtig

Pålidelig firmwareprogrammering bestemmer direkte programmeringseffektiviteten af ​​industrielle skærme. Brug af en dedikeret USB-RTD højhastigheds-programmør til LCD-driverkort hjælper med at forbedre programmeringseffektiviteten, sikrer perfekt kompatibilitet med RTD-chip-baserede driverkort, minimerer programmeringsfejl, forenkler produktvedligeholdelse og øger i sidste ende kundernes produktivitet.

Oversigt over programmeringsarbejdsgange

USB-RTD High-Speed ​​Programmer følger en ligetil arbejdsgang, der integreres problemfrit i dine udviklings- og produktionsprocesser:

Trin 1: Hardwareforbindelse

Tilslut programmeringsenheden til din pc via USB-kabel, og forbind programmeringsenheden til mål LCD-controllerkortet ved hjælp af HDMI-, VGA-, DVI- eller PH2.0-interface --- afhængigt af dit borddesign.

Trin 2: Softwareopsætning

Start programmeringssoftwaren på din pc. Indlæs firmwarefilen (.bin- eller .hex-format), der er forberedt til dit specifikke LCD-panel og applikationskrav. Softwaren registrerer automatisk den tilsluttede RTD-controller IC-model.

Trin 3: Firmwareprogrammering

Start programmeringsprocessen. Programmeringsenheden skriver firmwaren til RTD-controller-IC'ens flashhukommelse med verifikationstjek for at sikre dataintegritet. Typisk programmeringstid spænder fra5 til 15 sekunderpr. board, afhængig af firmwarestørrelse.

Trin 4: Bekræftelse og validering

Efter programmering verificerer systemet automatisk den skrevne firmware mod kildefilen. En bestået/ikke bestået indikator bekræfter vellykket programmering. Defekte tavler markeres med henblik på omarbejdning --- hvilket reducerer risikoen for, at defekte tavler når produktionslinjen.

Trin 5: Produktionslinjeintegration

Til masseproduktion kan flere programmører indsættes på tværs af programmeringsstationer. Operatører kan programmere controllerkort i rækkefølge, hvor hvert kort typisk tager under 20 sekunder fra tilslutning til færdiggørelse.

Sammenligning af programmeringstid

For en produktionslinje, der programmerer 500 controllerkort pr. dag, sparer USB-RTD High-Speed ​​Programmer ca. 2-4 timers programmeringstid sammenlignet med ISP-metoder --- direkte forbedring af den daglige produktionskapacitet.

Typiske applikationer

USB-RTD-højhastigheds-programmøren til LCD-driverkort er primært designet til industrielle driverkort baseret på RTD-chips og er ikke kompatibel med andre display- eller touch-kontrolkort. Det er meget udbredt i forskellige scenarier, herunder industriel LCD-controllerkortproduktion, medicinsk display-firmwareprogrammering, tilpasset skærmfremstilling, ingeniørfirmwareudvikling, fabrikssoftwareopgraderinger, produktionslinjeprogrammeringsstationer, produktvedligeholdelse og eftersalgsservice og displaycontroller-verifikationslaboratorier.

Tekniske højdepunkter

FAQ

Q1: Hvad bruges denne USB-RTD High-Speed ​​Programmer til LCD Driver Board til?

A: Den er designet til at programmere og opgradere firmware til Realtek RTD-seriens displaycontroller-IC'er, der bruges på tilpassede LCD-driverkort.

Q2: Kan det bruges under masseproduktion?

A: Ja. Det er velegnet til ingeniørprøver, pilotproduktion og produktion i højvolumen.

Q3: Hvilke grænseflader understøttes?

A: Programmøren understøtterHDMI, VGA, DVI, USB Type-C, Micro USB og PH2.0programmeringsgrænseflader, afhængigt af controllerkortets design.

Q4: Understøtter det firmwareopgraderinger efter forsendelse?

A: Ja. Det kan bruges til firmwarevedligeholdelse, opdateringer og produktservice, når det understøttes af målcontrollerkortet.

Q5: Kan firmware tilpasses til forskellige LCD-paneler?

A: Ja. Forskellige firmwareversioner kan programmeres til at matche forskellige LCD-opløsninger, timingparametre og applikationskrav.

Q6: Er det kompatibelt med alle Realtek RTD-chips?

A: Det er beregnet til understøttede RTD-serier display controller IC'er, der bruges i vores tilpassede LCD controller board løsninger. Kontakt os venligst med din controllerkortmodel for kompatibilitetsbekræftelse.

Q7: Kan du levere firmwareprogrammering som en del af controllerboardproduktionen?

A: Ja. Kundespecifik firmware kan programmeres og verificeres før forsendelse, hvilket sikrer, at boards er klar til øjeblikkelig integration.

Q8: Yder du teknisk support?

A: Ja. Vores ingeniørteam tilbyder vejledning i firmwareprogrammering, support til controllerkortintegration og teknisk assistance gennem hele projektets livscyklus.

Q9: Kan flere programmører bruges samtidigt på samme produktionslinje?

A: Ja. Flere USB-RTD-programmører kan tilsluttes forskellige pc'er eller en enkelt pc med tilstrækkelig USB-båndbredde. Hver programmør fungerer uafhængigt, hvilket tillader parallel programmering af flere controller-kort samtidigt --- ideel til højvolumen produktionslinjer.

Q10: Hvad sker der, hvis programmeringsprocessen afbrydes (strømsvigt eller kabelafbrydelse)?

A: Programmøren inkluderer beskyttelsesmekanismer for at forhindre ufuldstændig skrivning af firmware. Hvis der opstår afbrydelse, kan RTD-controller-IC'en omprogrammeres fra begyndelsen. Der kræves ingen speciel gendannelsesprocedure --- du skal blot oprette forbindelse igen og genstarte programmeringsprocessen.
